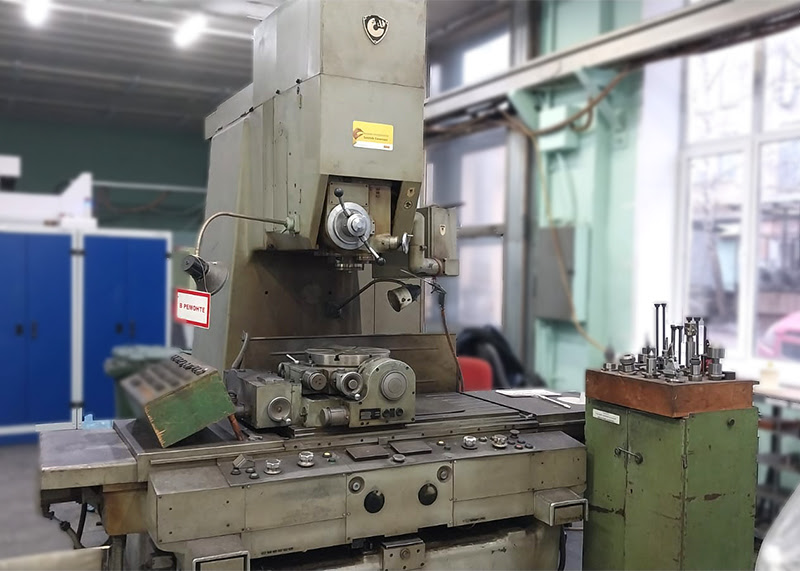

2Е450АФ1-1 (1987 | б/у) – координатно-расточной станок

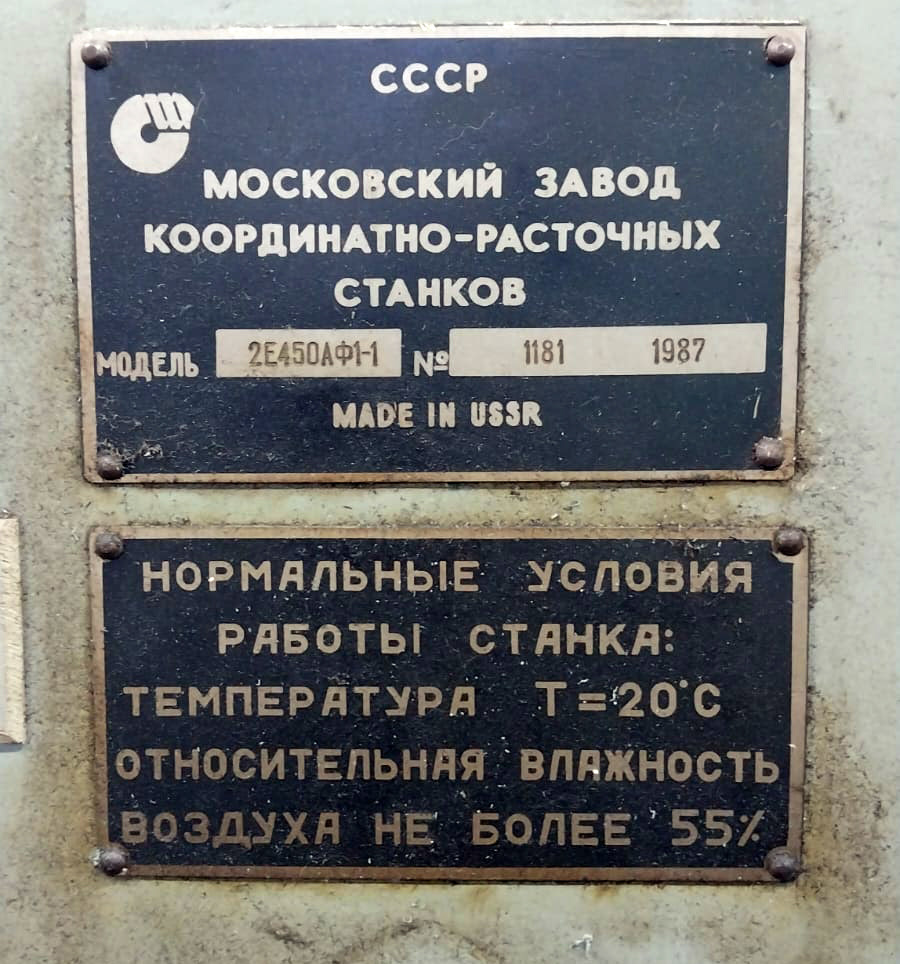

Производитель: Московский завод координатно-расточных станков (СССР).

Технические характеристики

• Размеры рабочей поверхности стола, мм:
  • длина: 1120
  • ширина: 630
• Наибольший ход стола, мм:
  • поперечный: 630
  • продольный: 1000
• Наибольший ход гильзы, мм: 260
• Ход шпиндельной коробки, мм: 310
• Расстояние от торца шпинделя до рабочей поверхности стола, мм: 200–770
• Вылет шпинделя, мм: 710
• Допускаемая масса обрабатываемого изделия, кг: 600
• Наибольший диаметр сверления по стали, мм: 30
• Наибольший диаметр растачиваемых отверстий, мм: 250
• Диаметр передней опоры шпинделя, мм: 80
• Механика станка
  • Частота вращения шпинделя, об/мин: 10–2000
  • Число скоростей шпинделя: 24
  • Рабочая подача шпинделя, мм/мин: 1,2–1000
  • Число рабочих подач шпинделя: 30
  • Скорость перемещения, мм/мин:
    • шпиндельной коробки: 3150
    • стола и салазок: 1,6–7000
  • Число скоростей перемещения стола и салазок: 32
• Показатели точности станка
  • Дискретность отсчета координат по осям X и Y при работе вручную, мм: 0,001
  • Дискретность отсчета координат по осям X и Y при работе с преднабором в режимах, мм:
    • «Точно»: 0,001
    • «Грубо»: 0,01
  • Установка координат с применением УПНК в режиме «Грубо» с подходом с одной стороны, мм: 0,08
  • Установка координат с применением УПНК в режиме «Точно» с подходом с одной стороны, мм: 0,008
  • Точность линейных координатных перемещений стола (салазок), мм: 0,006
  • Точность межосевых расстояний отверстий образца после чистовой обработки на станке, мм: 0,01
  • Точность геометрической формы отверстия, обработанного на станке, мм:
    • постоянство диаметра в поперечном сечении: 0,004
    • постоянство диаметра в любом сечении: 0,006
  • Шероховатость обработанной поверхности, мкм: Ra 1,25
• Привод, габарит и масса станка
  • Питающая электросеть:
  • род тока: переменный трехфазный
  • частота тока, Гц: 50
  • напряжение, В: 380
• Тип аппарата на вводе: АК63-3МУЗ
• Номинальный ток расцепителей вводного аппарата, А: 32
• Электродвигатель привода главного движения:
  • тип: ПБСТ-62
  • мощность, кВт: 7,2
  • частота вращения, об/мин: 1500
• Тип электродвигателя привода стола, салазок, гильзы: ДРМ-56-Р 4-7711
• Тип электродвигателя привода шпиндельной коробки: ПСТ-53
• Мощность, кВт:
  • стола и салазок: 1,0
  • гильзы и шпиндельной коробки: 0,75
• Частота вращения привода, об/мин:
  • стола, салазок: 1000
  • гильзы и шпиндельной коробки: 2200
• Суммарная мощность всех электродвигателей, кВт: 9,996
• Производительность электронасоса охлаждения (по особому заказу), л/мин: 22
• Емкость бака охлаждения (по особому заказу), л: 50
• Габарит, мм:
  • станка без выносного оборудования: 3028х3765х3000
  • подставки с электрошкафами: 1030х1455х2083
  • инструментального шкафа: 718х475х1000
  • станка с рекомендуемым расположением выносного оборудования: 5200х4100х3000
• Масса, кг:
  • без выносного оборудования: 8000
  • с выносным оборудованием: 9200

Фото
