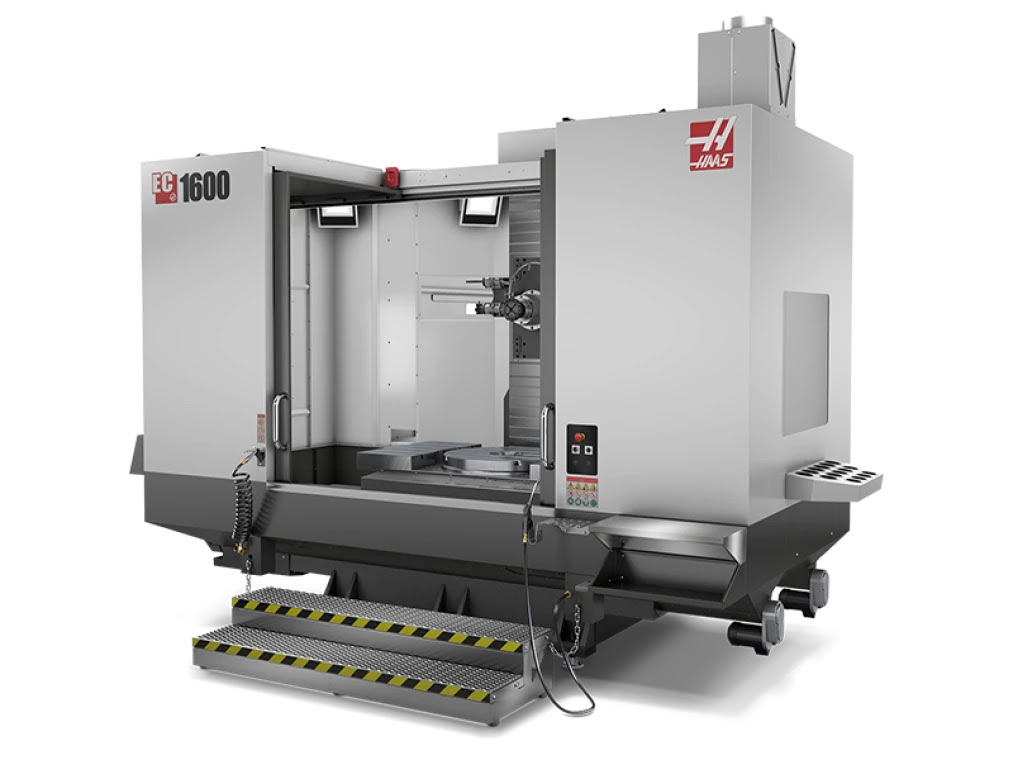

Haas EC-1600HE (2008 | бу) – четырехосевой горизонтально-фрезерный обрабатывающий центр с ЧПУ

Технические характеристики

• Перемещения по осям:
  • X — 1626 мм
  • Y — 1016 мм
  • Z — 813 мм
• Рабочий стол:
  • рабочая поверхность стола — 1626х813 мм
  • макс. масса устанавливаемой детали — 4563 кг
• Шпиндель:
• посадочный конус для инструмента — ISO50
• скорость вращения шпинделя — до 6000 об/мин
• способ передачи крутящего момента — 2х ступенчатый зубчатый редуктор
• макс. крутящий момент — 610 Нм при 500 об/мин
• мощность шпинделя, макс. — 22 кВт
• Подачи:
  • макс. скорость холостых подач — 13,7 м/мин
  • макс. скорость рабочих подач — 12,7 м/мин
• Инструментальный магазин:
  • количество позиций инструмента — 30+1
  • исполнение — ISO50 DIN69871 бокового исполнения
  • макс. диаметр инструмента — 102 (254) мм
  • макс. вес инструмента — 13,6 кг
• Время смены инструмента:
  • от инструмента к инструменту — 4,2 сек
  • от стружки к стружке — 4,6 сек
• Показатели точности:
  • точность позиционирования — ±0,01 мм
  • повторяемость — +/- 0,005 мм
• Система ЧПУ:
  • HAAS — FANUC совместимая
  • цветной графический ЖК дисплей 10,4"
  • на базе процессоров Motorolla 68030 32бит
  • скорость обработки программ — 1000 блок/сек
  • число управляемых осей — 3 (4,5 — опция)
  • компенсация длины и радиуса инструмента
  • язык управляющих программ — G-коды по стандарту ISO
  • порт RS-232 со скоростью передачи данных до 115,200 Бод
  • память для хранения программ — 1Мб
  • ввод значений — мм или дюймы
  • встроенный калькулятор скоростей подач и геометрических функций
  • возможность фонового программирования
  • ведактирование программ в режиме текстового редактора
• Общие данные:
  • масса станка — 14288 кг
  • габариты станка — 4389x3556x3023 мм
• Данные по энергопотреблению:
  • cжатый воздух — 6,9 Бар, 113 л/мин
  • электропотребление — 400 В, 50 Гц, 25 А

Особенности конструкции

• полностью литая чугунная станина
• полностью закрытое герметичное защитное ограждение
• серводвигатели перемещений по осям с прямой передачей момента
• стальные закаленные подшипниковые блоки направляющих
• система автоматической смазки направляющих и ШВП
• ШВП с двойным креплением и предварительно натянутой гайкой
• система термической стабилизации шпинделя
• откатная конструкция бака для СОЖ

Базовая комплектация

• система СОЖ с баком на 300 л
• присоединительные части к пневмосистеме: (фильтр, редуктор)
• ручной пневмопистолет для удаления стружки с детали и станка
• автоматическая централизованная система смазки
• станочное освещение
• лампа индикации состояния станка
• электромеханический замок дверей ограждения рабочей зоны
• функция автоматического отключения станка
• комплект регулировочных опор
• комплект ключей для обслуживания станка

Опции

• Улучшенный пульт дистанционного управления
• 2 стружкоуборочных конвейера
• Внутренний автотрансформатор (360-480В)
• Рабочий стол метрического исполнения
• Соответствие нормам CE по безопасности
• Замена автоматического сменщика инструментов на сменщик емкостью 50+1 инструмент
• Программно-управляемое сопло подачи СОЖ
• Система подачи СОЖ через шпиндель под давлением до 20 Атм
• Фильтр тонкой очистки СОЖ (25мкм). Требуется при обработки чугуна, цветного литья и др. материалов имеющих абразивные включения
• Плата управления 4ой осью
• Прямое резьбонарезание шпинделем
• Поворотный стол, встроенный в плоскость рабочего стола с управлением от ЧПУ в качестве полной 4ой оси. Диаметр планшайбы — 762мм.
• Инфракрасный измерительный щуп для базирования и обмера детали Renishaw MP10 с посадочным конусом ISO50, контактный щуп для измерения вылета и радиуса инструмента Renishaw TS27 и комплект программных измерительных циклов HAAS Probing system, включая опции COORD, MACRO и SOM
