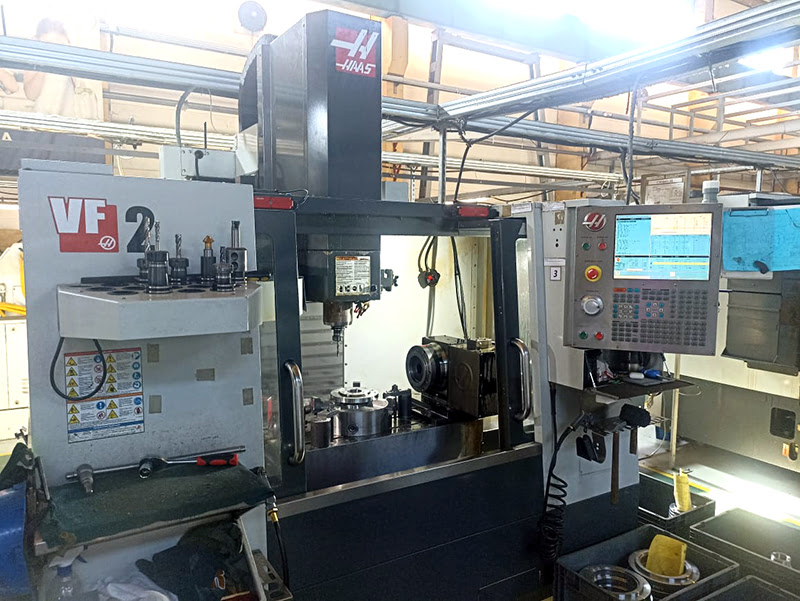

Haas VF-2 (2014 | бу) – вертикально-фрезерный обрабатывающий центр, поворотный стол с сервоприводом и пневмотормозом

Фото станка

Технические характеристики

Параметры рабочей зоны

• Размеры рабочей поверхности стола с Т-обр. пазами, мм
  • длина – 914
  • ширина – 356
• Количество Т-образных пазов – 3
• Ширина Т-образных пазов, мм – 16
• Расстояние между соседними Т-образными пазами, мм – 125
• Максимально допустимая нагрузка на стол (равномерно распределенная), кг – 1361
• Ширина открывания рабочей двери, мм – 902

Параметры шпинделя

• Исполнение конуса шпинделя – BT40
• Максимальная частота вращения шпинделя, об/мин – 7500
• Максимальный крутящий момент (при n=1400 об/мин), Нм – 102
• Максимальная мощность на шпинделе, кВт – 14,9
• Способ передачи крутящего момента – ременная передача
• Смазка подшипников шпинделя воздушно-масляная
• Охлаждение шпинделя водяное

Параметры перемещений рабочих органов

• Величина рабочих перемещений по осям, мм
  • по оси Х – 762
  • по оси Y – 406
  • по оси Z – 508
• Расстояние от зеркала стола до торца шпинделя, мм
  • в крайнем нижнем положении шпиндельной группы – 102
  • в крайнем верхнем положении шпиндельной группы – 610
  • Максимальная величина рабочих подач, м/мин – 16,5
• Максимальная скорость холостых перемещений рабочих органов, м/мин – 25,4
• Максимальные допустимые усилия по осям, кН
  • по оси X – 11,34
  • по оси Y – 11,34
  • по оси Z – 18,68

Параметры инструментального магазина

• Исполнение инструментального магазина – карусельного типа
• Тип устанавливаемых оправок – BT40
• Количество инструментальных позиций в магазине – 20
• Максимальный диаметр устанавливаемого инструмента, мм – 89
• Максимальный вес устанавливаемого инструмента, кг – 5,4
• Время смены инструмента, сек
  • от инструмента к инструменту – 4,2
  • от стружки к стружке – 4,5

Параметры точности

• Точность позиционирования суппорта, мм – ±0,0050
• Повторяемость позиционирования суппорта, мм – ±0,0025

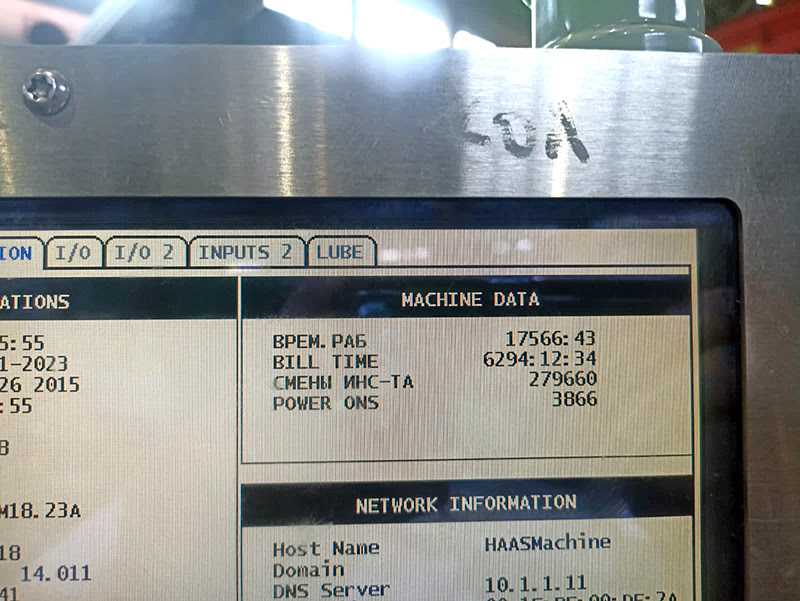

Параметры устройства ЧПУ

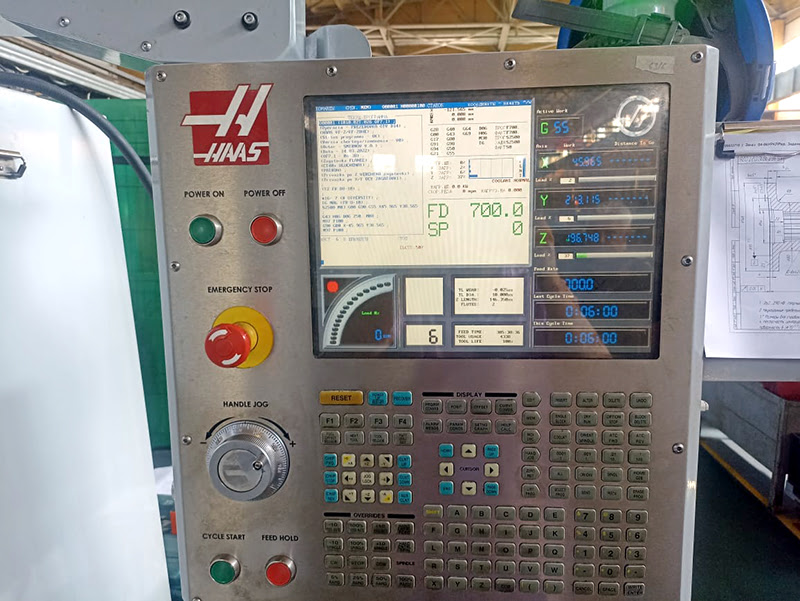

• Тип устройства – Haas-Fanuc
• Количество управляемых осей – 3
• Тип монитора для отображения информации – LCD 15″
• Скорость обработки программ, блоков/сек – до 1000
• Тип интерфейса (скорость передачи данных, Бод) – RS232 (115200)
• Тип интерфейса для подключения съемных носителей памяти USB
• Объем памяти для хранения программ, кБ – 1024
• Минимальная дискретность задаваемых значений, мм – 0,001

Параметры управления УЧПУ

• ISO программирование в G-кодах
• графическая 2D визуализация
• 17 встроенных стандартных циклов обработки
• текстовый редактор управляющих программ
• круговой многофункциональный JOG-маховичок
• калькулятор для расчета режимов резания и геометрии
• мониторинг режущего инструмента по нагрузке и стойкости
• функция компенсации инструмента с возможностью учета износа
• метрическая и дюймовая система
• возможность продолжения программы с любого кадра
• автодиагностика станка
• 5 дополнительных М-функций для вспомогательного оборудования

Параметры подключения и установки

• Электропитание 3 ф. 400 В, 50 Гц
• Потребляемая электрическая мощность, кВА – 14
• Требования к сжатому воздуху
  • рабочее давление в сети, бар – 6,9
  • рабочий расход, л/мин – 113
• Габаритные размеры станка, мм
  • длина – 3099
  • ширина – 2972
  • высота – 2642
• Масса ориентировочная, кг – 3130

Особенности конструкции

• Полностью литая чугунная станина
• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям с прямой передачей момента
• Стальные закаленные подшипниковые блоки направляющих
• ШВП с двойным креплением и предварительно натянутой гайкой
• Система автоматической смазки направляющих и ШВП
• Система компенсации тепловых расширений ШВП
• Откатная конструкция бака для СОЖ

Базовая комплектация

• Система СОЖ с баком на 208 л
• Присоединительные части к пневмосистеме: (фильтр, редуктор)
• Ручной пневмопистолет для удаления стружки с детали и станка
• Автоматическая централизованная система смазки
• Станочное освещение
• Лампа индикации состояния станка
• Электромеханический замок дверей ограждения рабочей зоны
• Функция автоматического отключения станка
• Комплект регулировочных опор
• Комплект ключей для обслуживания станка

Опции, включенные в комплектацию

• Рабочий стол метрического исполнения
• USB-порт
• Цикл прямого резьбонарезания
• Внутренний автотрансформатор (354–480 В)
• Привод управления 4-й осью для асинхронных поворотных столов
• Стружкоуборочный конвейер шнекового типа
• Беспроводная система измерительных щупов Renishaw
• CT Исполнение шпинделя

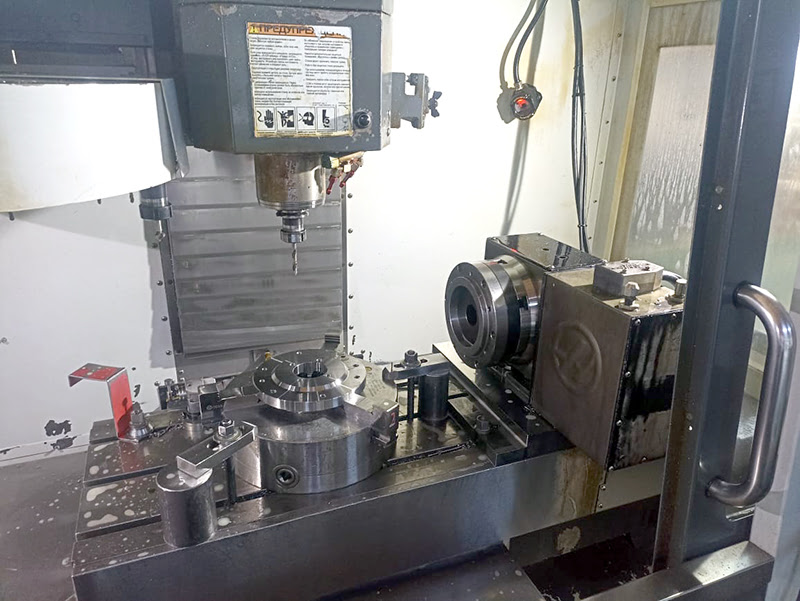

• Поворотный стол с сервоприводом и пневмотормозом, диаметр планшайбы 210 мм
