Haas VF-2DHE (2006 | бу) – вертикально фрезерный обрабатывающий центр с ЧПУ
4 200 000 ₽
Цена с НДС. Оборудование подключено и готово к демонстрации.
В наличии
- Перемещения по осям:
- X — 762 мм
- Y — 406 мм
- Z — 508 мм
- Расстояние от торца шпинделя до стола: от 102 до 610 мм
- Стол:
- Рабочая поверхность — 914х356 мм
- Макс. нагрузка на стол — до 1361 кг
- Ширина Т-образных пазов — 14 мм
- Расстояние между Т-образными пазами — 125 мм
- Шпиндель:
- Посадочный конус для инструмента — ISO40
- Скорость вращения шпинделя — 0–7500 об/мин
- Макс. крутящий момент — 339 Нм – 450 об/мин
- Смазка шпинделя — воздушно-масляная
- Мощность шпинделя — 15 кВт
- Подачи:
- Макс. скорость рабочих подач — 16,5 м/мин
- Макс. скорость холостых подач — 25,4 м/мин
- Макс. усилие перемещения по осям X и Y — 11 кН
- Макс. усилие перемещения по оси Z — 18 кН
- Инструментальный магазин:
- Количество позиций инструмента — 20
- Исполнение — ISO-40 по DIN 69871 карусельного типа
- Макс. диаметр инструмента — 89 мм
- Макс. вес инструмента — 5,4 кг
- Время смены инструмента:
- от инструмента к инструменту — 4,2 сек
- от стружки к стружке — 4,5 сек
- Система подачи СОЖ:
- Емкость бака для СОЖ — 150 л
- Показатели точности:
- Точность позиционирования — ±0,005 мм
- Повторяемость — ±0,0025 мм

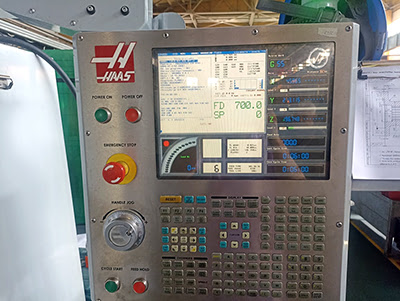

- Система ЧПУ:
- HAAS–FANUC совместимая
- Цветной графический ЖК-дисплей 10,4″
- Сдвоенный процессор Motorolla 68030 32 бит
- Скорость обработки программ — 1000 блок/сек
- Число управляемых осей — 4 (5 — опция)
- Компенсация длины и радиуса инструмента — 200+200 ячеек
- Язык управляющих программ — G-коды по стандарту ISO
- Порт RS-232 со скоростью передачи данных до 115,200 Бод
- Память для хранения программ — 1 Мб
- Ввод значений — мм или дюймы
- Встроенный калькулятор скоростей подач и геометрических функций
- Возможность фонового программирования
- Редактирование программ в режиме текстового редактора
- Общие данные:
- Ширина открывания фронтальной двери — 902 мм
- Данные по энергопотреблению:
- Сжатый воздух — 6,9 бар, 113 л/мин
- Электропотребление — 400 В, 50 Гц, 25 А
- Конструктивные особенности станка:
- Литая чугунная станина и основные рабочие элементы станка с внутренними ребрами жесткости
- Полностью закрытое герметичное защитное ограждение
- Отделитель масла и твердых включений из СОЖ
- Ручной пневмопистолет для удаления стружки с детали и станка
- Откатная конструкция бака для СОЖ со встроенной системой подачи
- Серводвигатели перемещений по осям с прямой передачей крутящего момента на винт ШВП
- Стальные закаленные роликовые подшипниковые блоки направляющих
- Система автоматической смазки направляющих и ШВП
- ШВП с двойным креплением и предварительно натянутой гайкой
- Электронная систем компенсации тепловых расширений винта ШВП
- Система термической стабилизации шпинделя
- Удобный кронштейн с держателем для бумаг на боку корпуса панели управления с отделением для хранения ручек, карандашей и флоппи-дисков
- Стеллаж для установки инструментальных лотков в задней правой части защитного ограждения станка с одним коробчатым лотком и одним лотком на 9 позиций инструмента с оснасткой ISO40 с возможностью для добавления лотков
- Лоток под панелью ЧПУ для хранения необходимых принадлежностей оператора
Базовая комплектация
- Расширение памяти ЧПУ до 1 Мб
- Возможность резьбонарезания шпинделем
- Стружкоуборочный конвейер
- Программируемое сопло для подачи СОЖ
- Программирование Visual Quick Code
- Вращение координат и масштабирование
- Создание пользовательских макропрограмм
- Внутренний автотрансформатор (360–480 В)
- Рабочий стол метрического исполнения

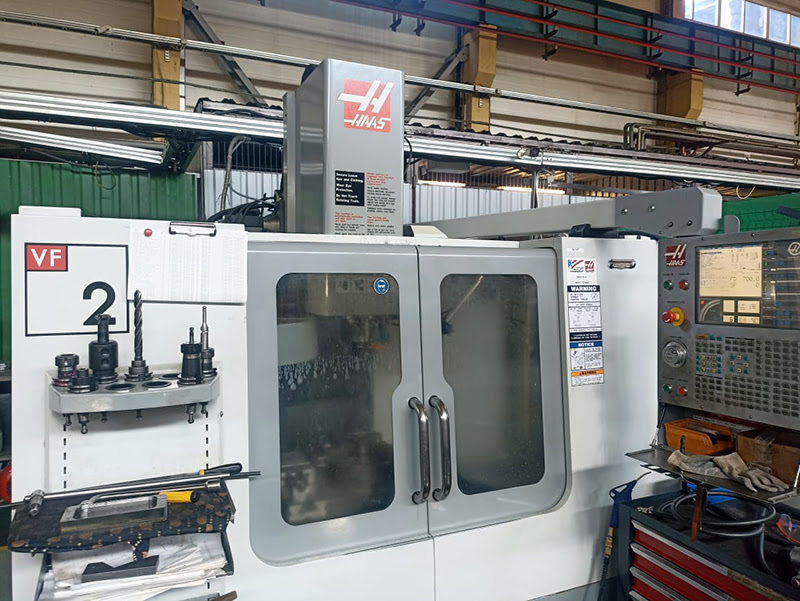

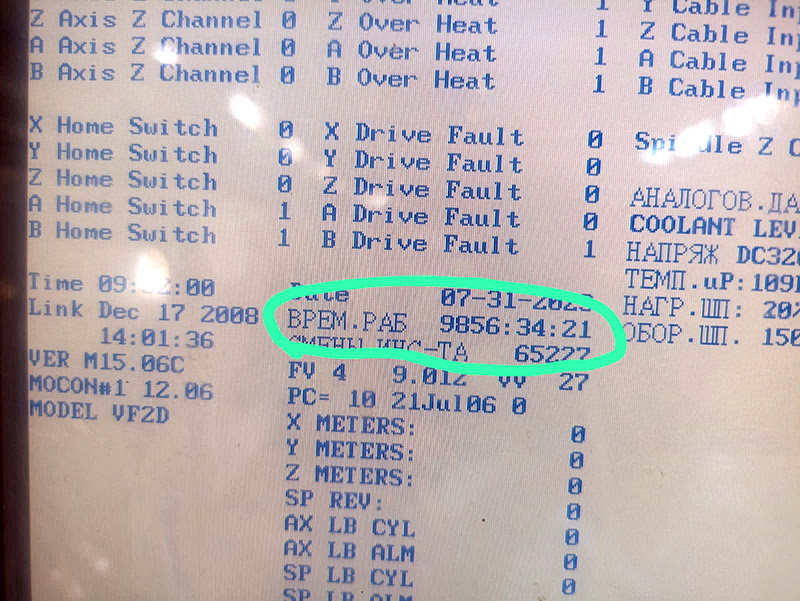

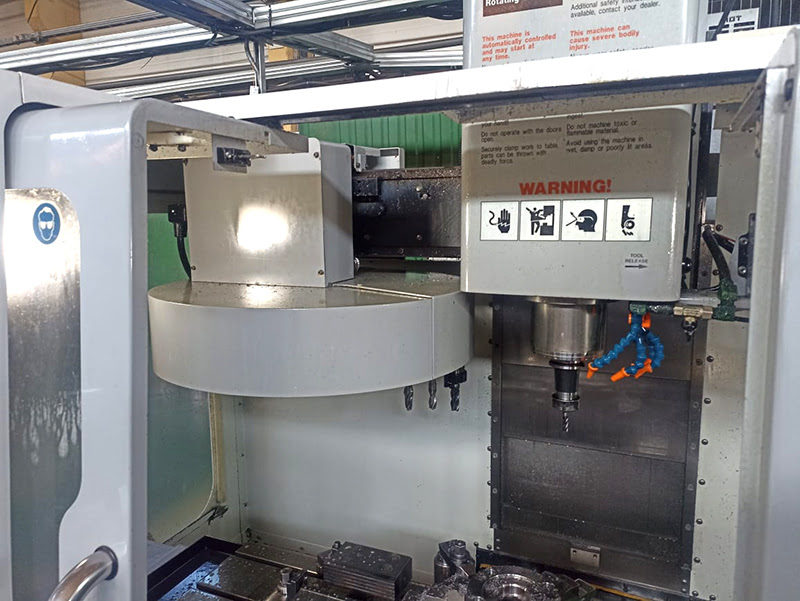

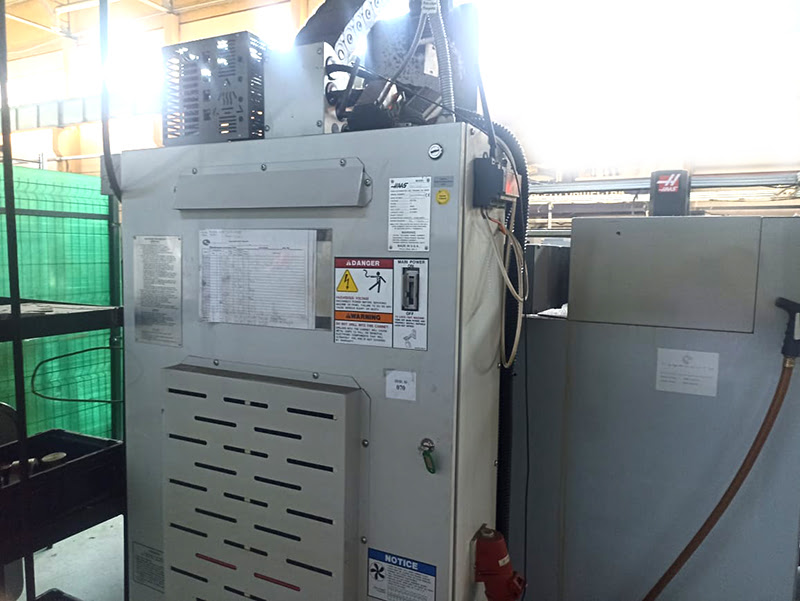

Фото
