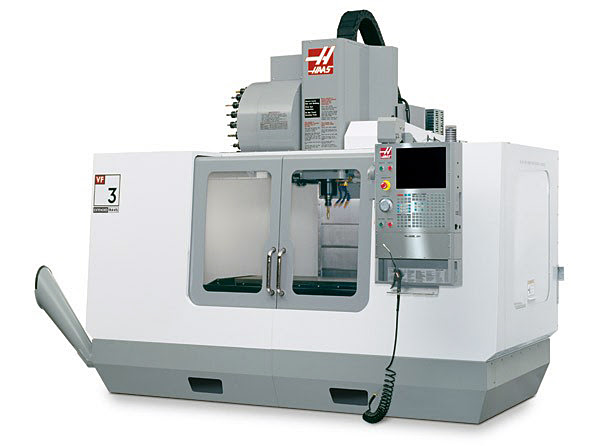

Haas VF-3YT (2011 | бу) – вертикально фрезерный обрабатывающий центр с поворотным столом

Шпиндель 10 000 об/мин. В комплекте поставки поворотный стол.

Параметры рабочей зоны

• Размеры рабочей поверхности стола с Т-обр. пазами, мм
  • длина — 1372
  • ширина — 635
• Количество Т-образных пазов — 7
• Ширина Т-образных пазов, мм — 16
• Расстояние между соседними Т-образными пазами, мм — 80
• Максимально допустимая нагрузка на стол (равномерно распределенная), кг — 1588
• Ширина открывания рабочей двери, мм — 1232

Параметры шпинделя

• Исполнение конуса шпинделя — CT40 (ISO40)
• Параметры держателя инструмента CT40:
  • максимальная частота вращения шпинделя, об/мин — 10 000
  • максимальный крутящий момент (при n=1400 об/мин), Нм — 102
  • максимальная мощность на шпинделе, кВт — 14,9
• Способ передачи крутящего момента — ременная передача
• Смазка подшипников шпинделя — воздушно-масляная
• Охлаждение шпинделя — водяное

Параметры перемещений рабочих органов

• Величина рабочих перемещений по осям, мм
  • по оси Х — 1016
  • по оси Y — 660
  • по оси Z — 635
• Расстояние от зеркала стола до торца шпинделя, мм
  • в крайнем нижнем положении шпиндельной группы — 102
  • в крайнем верхнем положении шпиндельной группы — 737
• Максимальная величина рабочих подач, м/мин — 16,5
• Максимальная скорость холостых перемещений рабочих органов, м/мин — 25,4
• Максимальные допустимые усилия по осям, кН
  • по оси X — 11,34
  • по оси Y — 11,34
  • по оси Z — 18,68

Параметры инструментального магазина

• Исполнение инструментального магазина — карусельного типа
• Тип устанавливаемых оправок — CT40
• Количество инструментальных позиций в магазине — 20
• Максимальный диаметр устанавливаемого инструмента, мм — 89
• Максимальный вес устанавливаемого инструмента, кг — 5,4
• Время смены инструмента, сек
  • от инструмента к инструменту — 4,2
  • от стружки к стружке — 4,5

Параметры точности

• Точность позиционирования суппорта, мм — ±0,0050
• Повторяемость позиционирования суппорта, мм — ±0,0025

Параметры устройства ЧПУ

• Тип устройства — Haas-Fanuc
• Количество управляемых осей — 3
• Тип монитора для отображения информации — LCD 15"
• Скорость обработки программ, блоков/сек — до 1000
• Тип интерфейса (скорость передачи данных, Бод) — RS232 (115200)
• Тип интерфейса для подключения съемных носителей памяти — USB
• Объем памяти для хранения программ, кБ — 1024
• Минимальная дискретность задаваемых значений, мм — 0,001

Параметры управления ЧПУ

• ISO программирование в G-кодах;
• графическая 2D визуализация;
• 17 встроенных стандартных циклов обработки;
• текстовый редактор управляющих программ;
• круговой многофункциональный JOG-маховичок;
• калькулятор для расчета режимов резания и геометрии;
• мониторинг режущего инструмента по нагрузке и стойкости;
• функция компенсации инструмента с возможностью учета износа;
• метрическая и дюймовая система;
• возможность продолжения программы с любого кадра;
• автодиагностика станка;
• 5 дополнительных М-функций для вспомогательного оборудования.

Параметры подключения и установки

• Электропитание — 3 ф. 400 В, 50 Гц
• Потребляемая электрическая мощность, кВА — 14
• Требования к сжатому воздуху
  • рабочее давление в сети, бар — 6,9
  • рабочий расход, л/мин — 113
• Габаритные размеры станка, мм
  • длина — 3785
  • ширина — 3425
  • высота — 3023
• Масса ориентировочная, кг — 6102

Особенности конструкции

• Полностью литая чугунная станина
• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям с прямой передачей момента
• Стальные закаленные подшипниковые блоки направляющих
• ШВП с двойным креплением и предварительно натянутой гайкой
• Система автоматической смазки направляющих и ШВП
• Система компенсации тепловых расширений ШВП
• Откатная конструкция бака для СОЖ

Базовая комплектация

• Система СОЖ с баком на 208 л
• Присоединительные части к пневмосистеме: (фильтр, редуктор)
• Ручной пневмопистолет для удаления стружки с детали и станка
• Автоматическая централизованная система смазки
• Станочное освещение
• Лампа индикации состояния станка
• Электромеханический замок дверей ограждения рабочей зоны
• Функция автоматического отключения станка
• Комплект регулировочных опор
• Комплект ключей для обслуживания станка

Опции, включенные в европейскую комплектацию

• MT — Рабочий стол метрического исполнения
• USB — USB порт
• RTAP — Цикл прямого резьбонарезания
• INTRN — Внутренний автотрансформатор (354-480В)
• CE — Соответствие нормам безопасности СЕ

Опции, включенные в комплектацию центра VF-3YT

• Шпиндель 10000 об/мин
• Стружкоуборочный конвейер шнекового типа для станков
• Беспроводная система измерительных щупов
• Опция BT40
• Двухступенчатый зубчатый редуктор привода шпинделя с высоким крутящим моментом
• Система визуального программирования при помощи «быстрого кодирования»
• Расширение памяти
• Программируемое сопло подачи СОЖ
• Трансформатор
