Haas DT-2 + HRT-210 (2021 | бу) – вертикально-фрезерный центр с ЧПУ и поворотный стол

Шпиндель 15000 об/мин. Оснастка в коплекте поставки. На данный момент станок находится на действующем производстве.

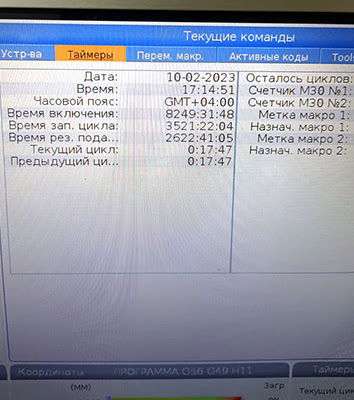

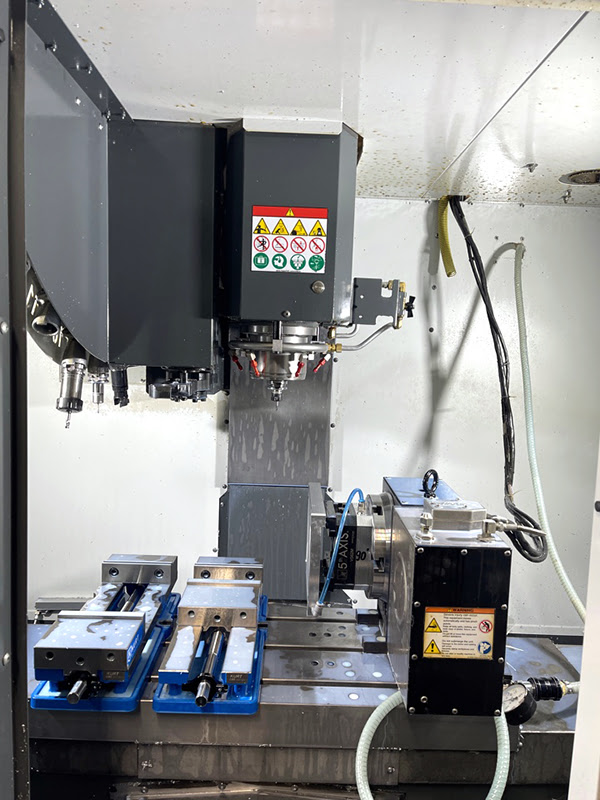

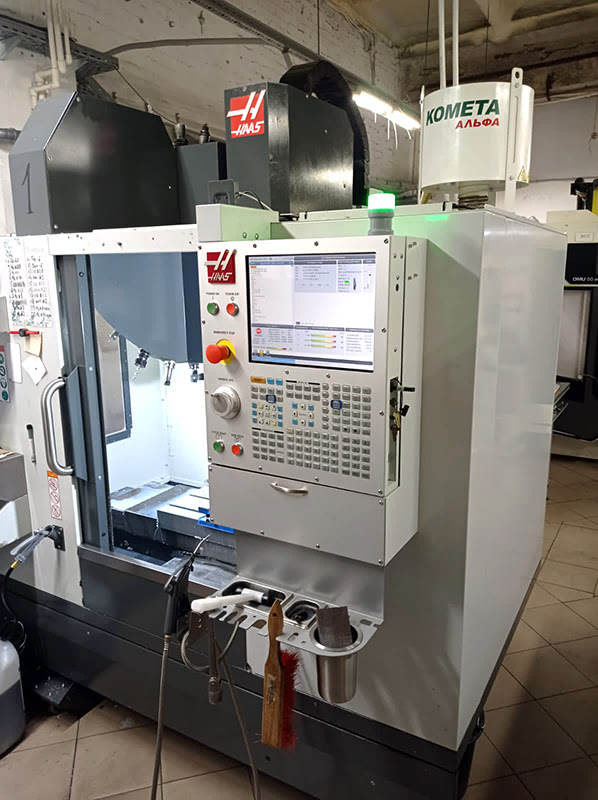

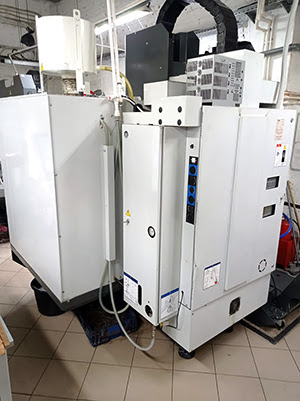

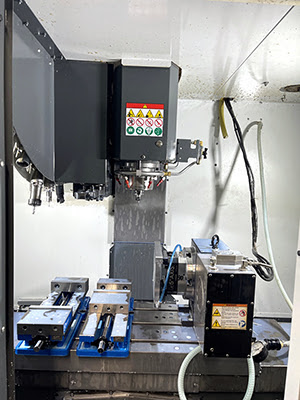

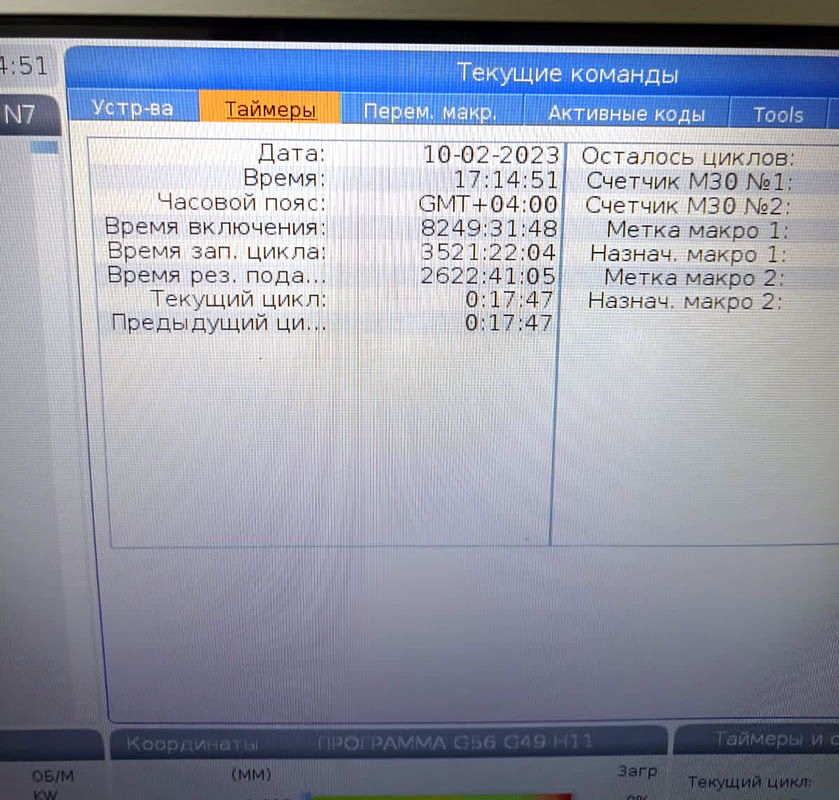

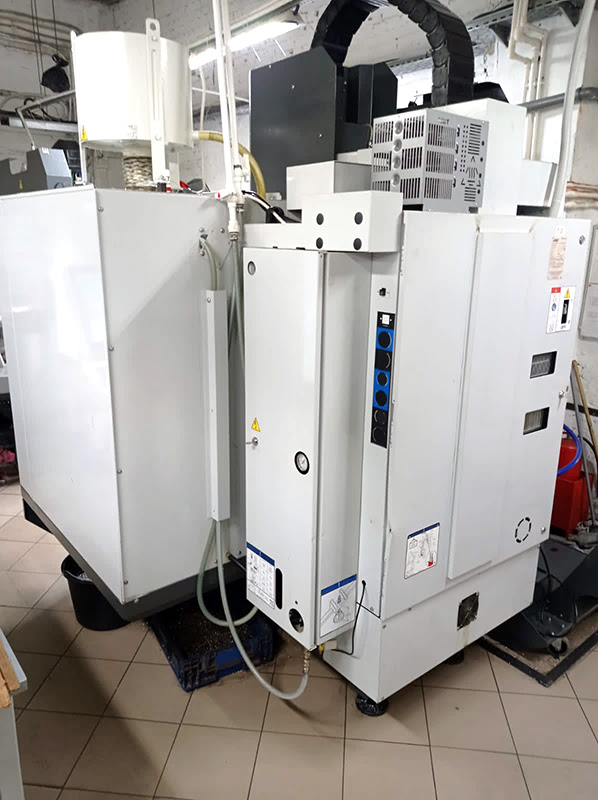

Фото станка

Технические характеристики

Параметры рабочей зоны

• Размеры рабочей поверхности стола с Т-обр. пазами, мм
  • длина — 864
  • ширина — 381
• Количество Т-образных пазов — 3
• Ширина Т-образных пазов, мм — 16
• Расстояние между соседними Т-образными пазами, мм — 125
• Максимально допустимая нагрузка на стол (равномерно распределенная), кг — 113
• Ширина открывания рабочей двери, мм — 560

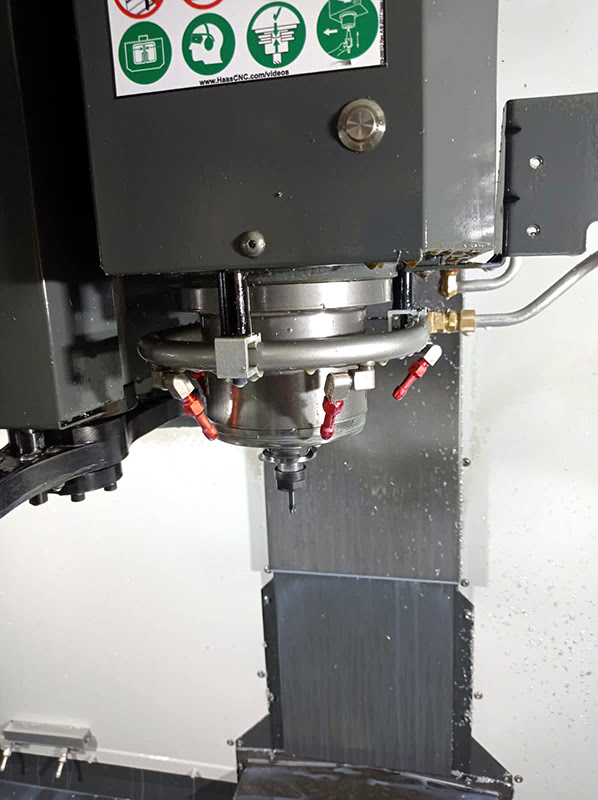

Параметры шпинделя

• Исполнение конуса шпинделя — BT30
• Максимальная частота вращения шпинделя, об/мин — 15000
• Максимальный крутящий момент (при n=1700 об/мин), Нм — 62
• Максимальная мощность на шпинделе, кВт — 11,2
• Способ передачи крутящего момента — прямой
• Смазка подшипников шпинделя — воздушно-масляная
• Охлаждение шпинделя — воздушное
• Макс. частота вращения при резьбонарезании, об/мин — 5000

Параметры перемещений рабочих органов

• Величина рабочих перемещений по осям, мм
  • по оси Х — 711
  • по оси Y — 406
  • по оси Z — 394
• Расстояние от поверхности стола до торца шпинделя, мм
  • в крайнем нижнем положении шпинделя — 140
  • в крайнем верхнем положении шпинделя — 533
• Максимальная величина рабочих подач, м/мин — 30,5
• Максимальная скорость холостых перемещений рабочих органов, м/мин — 61
• Максимальные допустимые усилия по осям, кН
  • по оси X — 11,34
  • по оси Y — 11,34
  • по оси Z — 18,68

Параметры инструментального магазина

• Исполнение инструментального магазина — бокового типа
• Тип устанавливаемых оправок — BT30
• Количество инструментальных позиций в магазине — 20
• Максимальный диаметр устанавливаемого инструмента, мм — 51
• Максимальная длина инструмента, мм — 178
• Максимальный вес устанавливаемого инструмента, кг — 2,5
• Время смены инструмента, сек
  • от инструмента к инструменту — 0,8
  • от стружки к стружке — 1,8

Параметры точности

• Точность позиционирования суппорта, мм — ±0,0050
• Повторяемость позиционирования суппорта, мм — ±0,0025

Параметры устройства ЧПУ

• Тип устройства — HAAS
• Количество управляемых осей — 3
• Тип монитора для отображения информации — LCD 15″
• Скорость обработки программ, блоков/сек — до 1000
• Тип интерфейса для подключения съемных носителей памяти — USB
• Объем памяти для хранения программ, ГБ — 1
• Минимальная дискретность задаваемых значений, мм — 0,001

Параметры управления УЧПУ

• Программирование совместимо с G-кодом стандарта ISO;
• графическая 2D-визуализация;
• 17 встроенных стандартных циклов обработки;
• текстовый редактор управляющих программ;
• круговой многофункциональный JOG-маховичок;
• калькулятор для расчета режимов резания и геометрии;
• мониторинг режущего инструмента по нагрузке и стойкости;
• функция компенсации инструмента с возможностью учета износа;
• метрическая и дюймовая системы;
• возможность продолжения программы с любого кадра;
• автодиагностика станка;
• 5 дополнительных М-функций для вспомогательного оборудования;
• раннее обнаружение исчезновения электропитания.

Параметры подключения и установки

• Электропитание — 3 ф. 400 В, 50 Гц
• Потребляемая электрическая мощность, кВА — 28
• Требования к сжатому воздуху
  • рабочее давление в сети, — 6,9
  • рабочий расход, л/мин — 113
• Масса ориентировочная, кг — 2870

Особенности конструкции

• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям с прямой передачей момента
• Стальные закаленные подшипниковые блоки направляющих
• ШВП с двойным креплением и предварительно натянутой гайкой
• Система автоматической смазки направляющих и ШВП

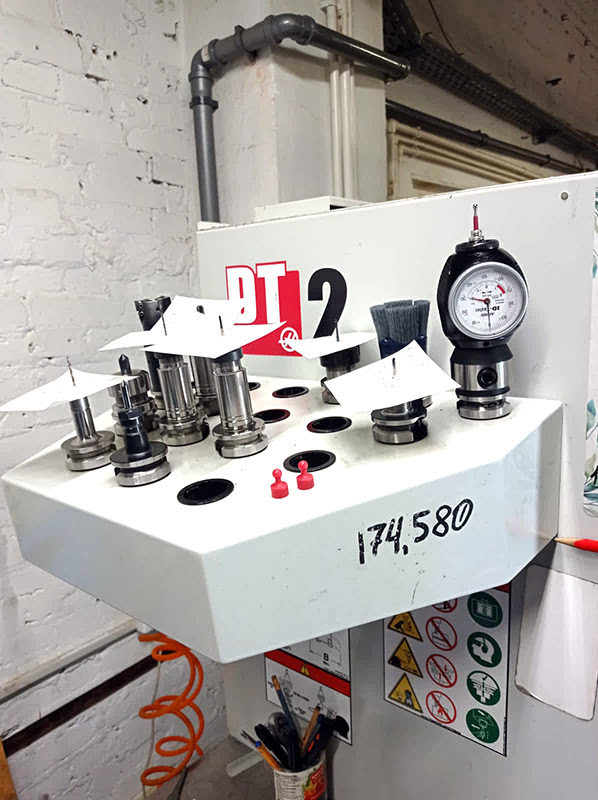

Комплектация

• Шпиндель 15 000 об/мин
• Система подачи СОЖ (208 л, откатной бак, помпа 0,6 кВт)
• Ручной пневмопистолет для удаления стружки с детали и станка
• Автоматическая централизованная система смазки
• Лампа индикации состояния станка
• Электромеханический замок дверей ограждения рабочей зоны
• Функция автоматического отключения станка
• Комплект регулировочных опор
• Рабочий стол метрического исполнения
• USB порт
• Цикл прямого резьбонарезания
• Интерфейс Ethernet
• Внутренний трансформатор (354–480 В)
• Соответствие нормам безопасности СЕ
• Кнопочный выключатель для блокировки памяти для пульта управления

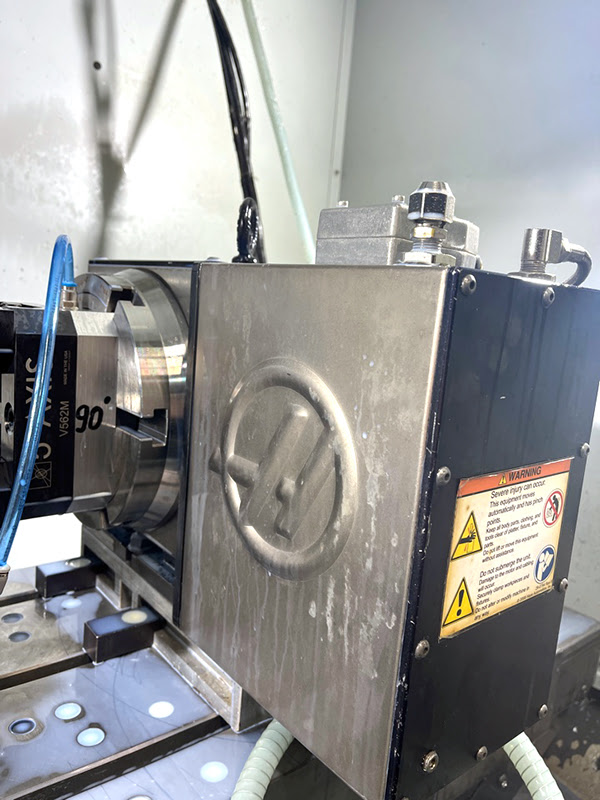

Делительно-поворотный стол HRT210

• Вариант крепления на столе станка — вертикальный / горизонтальный
• Диаметр планшайбы — 210 мм
• Центральное отверстие — 38,1 мм
• Количество радиальных Т-пазов — 6
• Ширина Т-пазов — 16 мм
• Высота центра — 127 ±0,025 мм
• Момент вращения — 203 Нм
• Макс. биение — 0,013 мм
• Скорость вращения — 0,001–130 град/сек
• Момент тормоза — 136 Нм
• Точность вращения — ±15″
• Повторяемость — ±10″
• Угловая дискретность — 0,001 град.
• Макс. Задаваемый угол вращения — 999,999 град.
• Мощность асинхронного двигателя привода — 0,7 кВт
• Передаточное отношение червячной передачи — 63:1
