Mikron VCP 600 (2007 | бу) — фрезерный обрабатывающий центр с ЧПУ
Продано
Оборудование использовалось исключительно на экспериментальном производстве. Точность полностью соответствует действительности. Станок подключен, можно протестировать в любой день. Также возможно обучение по эксплуатации и технологии производства сертифицированными сотрудниками.
Описание и комплектация
Рабочая зона | |
| Ось X | 600 мм |
| Ось Y | 450 мм |
| Ось Z | 450 мм |
Шпиндель | |
| Максимально число оборотов | 20 000 об/мин |
| Мощность шпинделя | 30 кВт |
| Крепление инструмента | HSK А63 69893-1 |
| Диапазон | 100–20 000 об/мин |
| Максимальная длина вылета инструмента | |
| до 1000 об/мин | 350 мм |
| до 4000 об/мин | 250 мм |
| до 12 000 об/мин | 200 мм |
| до 20 000 об/мин | 150 мм |
| Охлаждение | водяное |
Подача | |
| Скорость подачи X/Y/Z | 22 м/мин |
| Ускоренный ход X/Y/Z | 15 м/мин |
| Максимальное ускорение X/Y/Z | 5 м/с² |
| Максимальное усилие подачи X/Y/Z | 5 кН |
Устройство смены инструментов | |
| Количество | 30 |
| Максимальная длина инструмента | 250 мм без конуса |
| Диаметр инструмента | |
| при полной загрузке | 90 мм |
| при частичной загрузке | 130 мм |
| Максимальный вес инструмента | 6 кг |
| Время смены инструмента | 9 с |
Рабочий стол | |
| Размеры стола | 850x530 мм |
| Т-образные пазы | 1x14-Н7/6 (в центре) *14-Н12 |
| Расстояние между пазами | 63 мм |
| Максимальная нагрузка на стол | 400 кг |
Точность | |
| Точность позиционирования X/Y/Z | 6 мкм |
| Отклонения X/Y/Z | 4 мкм |
| Повторяемость X/Y/Z | 4 мкм |
Система ЧПУ | |
| Тип | Heidenhain ITNC530 |
| Монитор | 15″ Цветной |
| Графическая имитация | да |
| Точность ввода и индикации | 0,0001 мм |
| Объём памяти | 6 Гб |
| Интерфейс обмена данными | RS232, RS422, Ethernet |
Конструкция | |
| Основание станка | Основание из полимербетона |
Система СОЖ | |
| Емкость резервуара | 580 л |
| Система фильтрования | Ленточный фильтр с автоматической подачей ленты/фильтр тонкой очистки PALL |
| Пропускная способность | 50–70 л |
| Тонкость фильтрации | 20 мкм |
| Насос высокого давления для внутренней подачи СОЖ | 18 бар / 20 л/мин |
| Нагнетательный насос СОЖ для внешней подачи | 2,5 бар / 30 л/мин |
Параметры подключения | |
| Потребляемая мощность | 16 кВт |
| Напряжение | 3x400 В (50/60 Гц) |
| Расход сжатого воздуха | 200 л/мин |
| Необходимое давление | 6+0,5 бар |
Габариты | |
| Габаритные размеры | 3x2,5x2,7 м |
| Вес | 6 100 кг |
Комплектация станка
- Подготовка для внутренней подачи СОЖ
- Система управления Heidenhain iTNC 530
- Автоматическая централизованная смазка
- Полностью закрытая защитная кабина / смотровые окна из плексиглаза
- Транспортёр удаления стружки
- Система охлаждения шпинделя и распределительного шкафа
- Индикаторы режимов работы
- Промывочный пистолет
- Пневматический пистолет
- Мобильный электронный маховик
- Подготовка щупа — настройки
- Щуп настройки OMP 40
- Контактный замер инструмента
- Интеллектуальная систем температурного контроля
- Система APS (Advanced Process System)

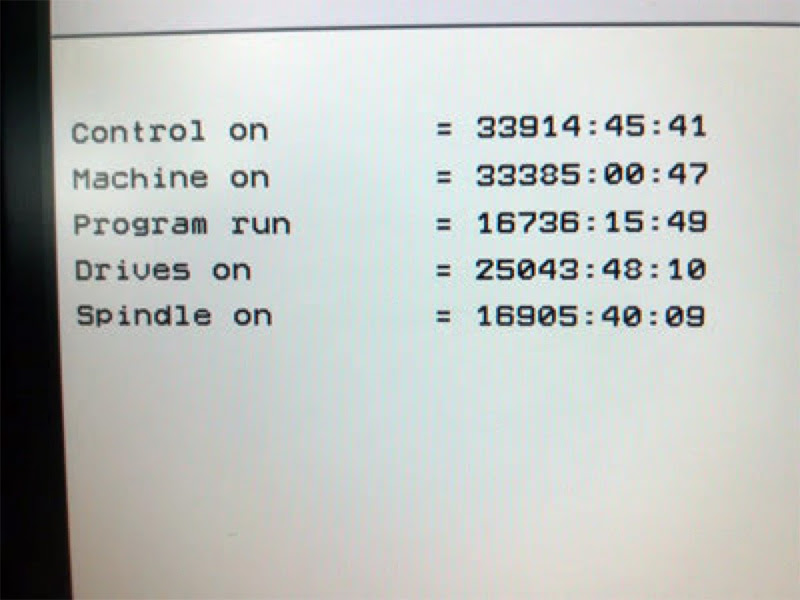

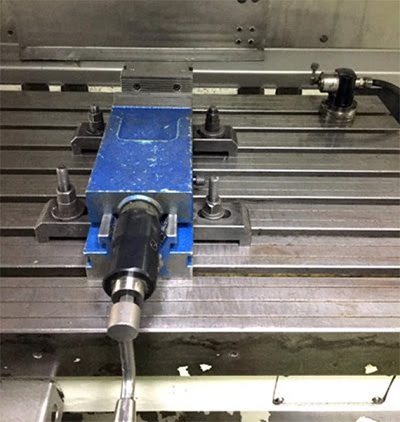

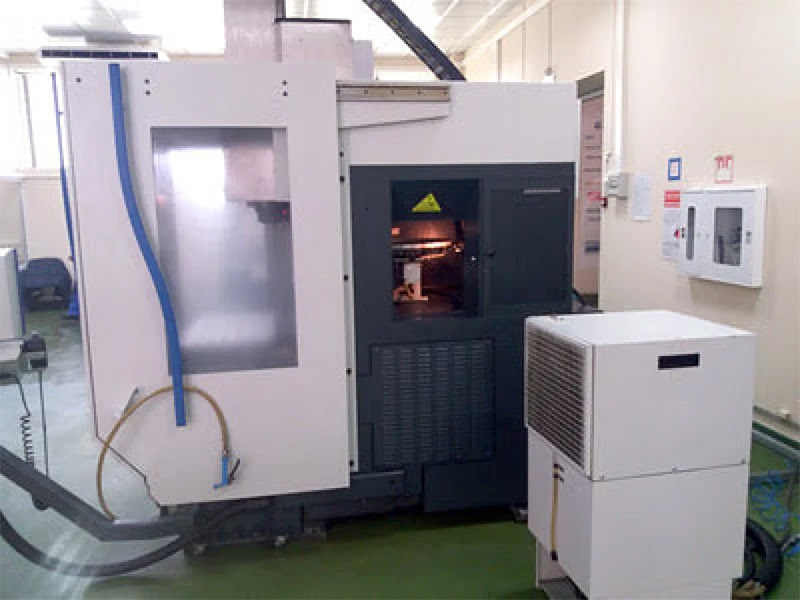

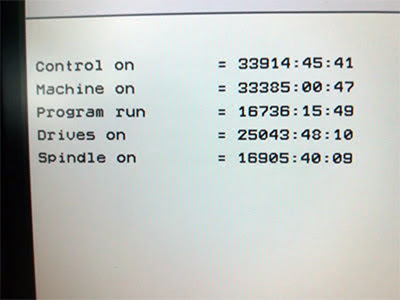

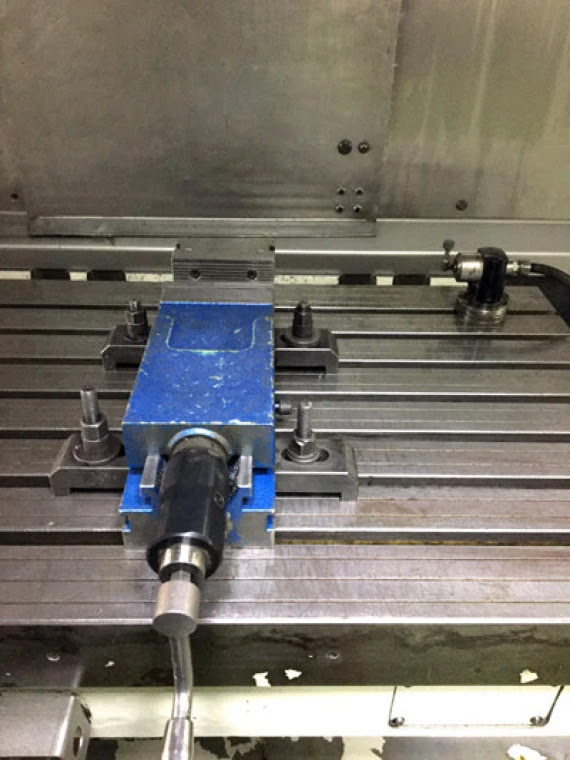

Фото
