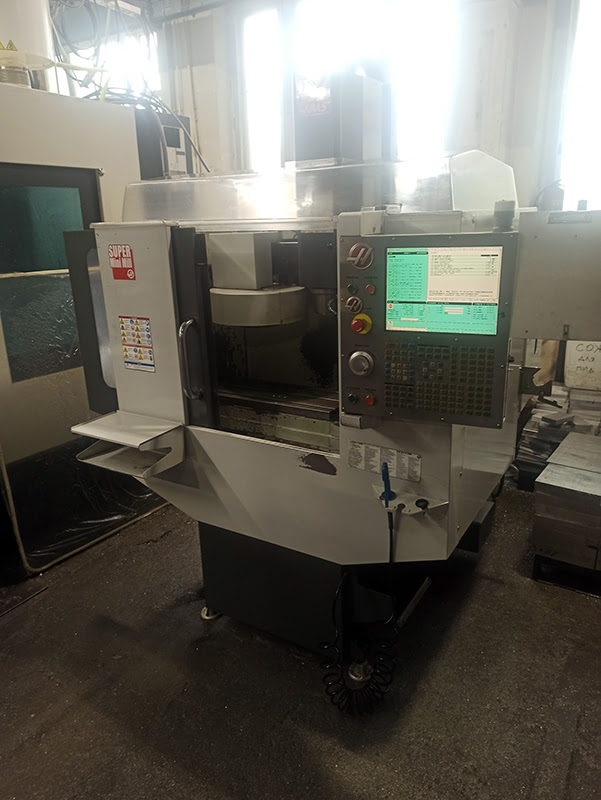

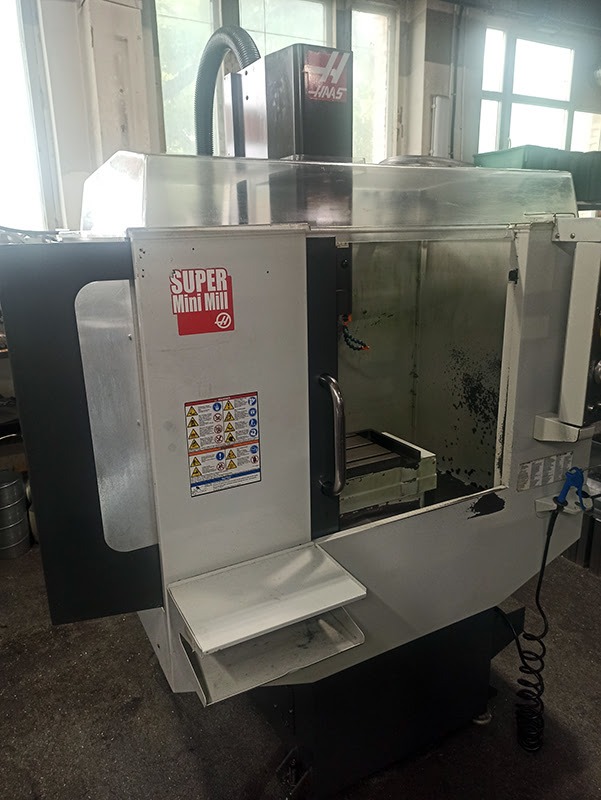

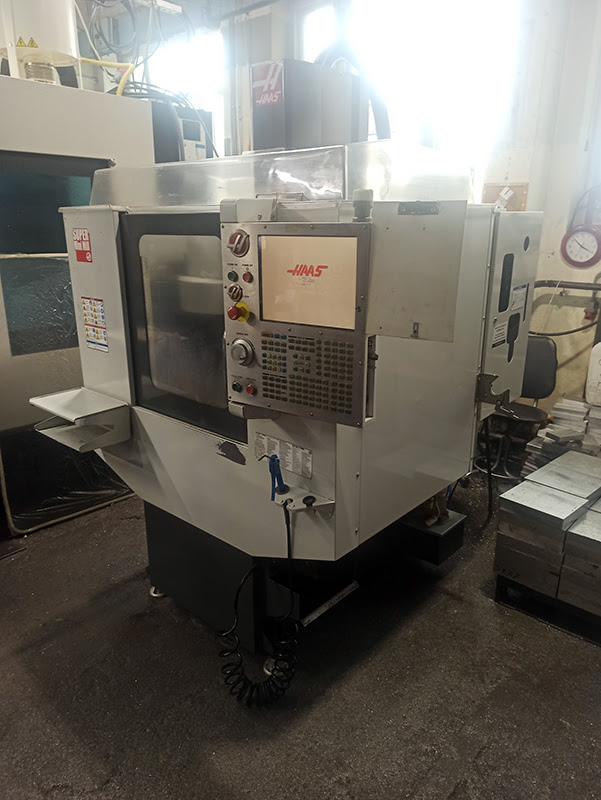

Haas SMINIMILL (2013 | бу) – вертикально-фрезерный обрабатывающий центр с ЧПУ

3 400 000 ₽

Цена с НДС. Оборудование подключено и готово к демонстрации.

В наличии

Технические характеристики

Параметры рабочей зоны
Размеры рабочей поверхности стола с Т-обр. пазами, мм:
длина	730
ширина	305
Количество Т-образных пазов	3
Ширина Т-образных пазов, мм	16
Расстояние между соседними Т-образными пазами, мм	110
Максимально допустимая нагрузка на стол (равномерно распределенная), кг	227
Ширина открывания рабочей двери, мм	610
Параметры шпинделя
Исполнение конуса шпинделя	CT40
Параметры держателя инструмента CT40:
максимальная частота вращения шпинделя, об/мин	10000
максимальный крутящий момент (при n=4600 об/мин), Нм	23
максимальная мощность на шпинделе, кВт	11,2
Способ передачи крутящего момента	ременная передача
Смазка подшипников шпинделя	воздушно-масляная
Охлаждение шпинделя	нет
Параметры перемещений рабочих органов
Величина рабочих перемещений по осям, мм:
по оси Х	406
по оси Y	305
по оси Z	254
Расстояние от зеркала стола до торца шпинделя, мм:
в крайнем нижнем положении шпиндельной группы	102
в крайнем верхнем положении шпиндельной группы	356
Максимальная величина рабочих подач, м/мин	21,2
Максимальная скорость холостых перемещений рабочих органов, м/мин	30,5
Максимальные допустимые усилия по осям, кН	8,89
Параметры инструментального магазина
Исполнение инструментального магазина	карусельного типа
Тип устанавливаемых оправок	CT40
Количество инструментальных позиций в магазине	10
Максимальный диаметр устанавливаемого инструмента, мм	89
Максимальный вес устанавливаемого инструмента, кг	5,4
Время смены инструмента, сек:
от инструмента к инструменту	3
от стружки к стружке	3,8
Параметры точности
Точность позиционирования суппорта, мм	±0,0050
Повторяемость позиционирования суппорта, мм	±0,0025
Параметры устройства ЧПУ
Тип устройства	Haas-Fanuc
Количество управляемых осей	3
Тип монитора для отображения информации	LCD 15"
Скорость обработки программ, блоков/сек	до 1000
Тип интерфейса (скорость передачи данных, Бод)	RS232 (115200)
Тип интерфейса для подключения съемных носителей памяти	USB
Объем памяти для хранения программ, кБ	1024
Минимальная дискретность задаваемых значений, мм	0,001

Параметры управления УЧПУ

ISO программирование в G-кодах;
графическая 2D-визуализация;
17 встроенных стандартных циклов обработки;
текстовый редактор управляющих программ;
круговой многофункциональный JOG-маховичок;
калькулятор для расчета режимов резания и геометрии;
мониторинг режущего инструмента по нагрузке и стойкости;
функция компенсации инструмента с возможностью учета износа;
метрическая и дюймовая система;
возможность продолжения программы с любого кадра;
автодиагностика станка;
5 дополнительных М-функций для вспомогательного оборудования.

Параметры подключения установки

Электропитание	3 ф. 400 В, 50 Гц
Потребляемая электрическая мощность, кВА	14
Требования к сжатому воздуху:
рабочее давление в сети, бар	6,9
рабочий расход, л/мин	113
Габаритные размеры станка, мм:
длина	2134
ширина	2057
class="padding25left"высота	2591
Масса ориентировочная, кг	1635

Особенности конструкции

Полностью закрытое герметичное защитное ограждение
Серводвигатели перемещений по осям с прямой передачей момента
Стальные закаленные подшипниковые блоки направляющих
ШВП с двойным креплением и предварительно натянутой гайкой
Система автоматической смазки направляющих и ШВП

Базовая комплектация

Система подачи СОЖ
Присоединительные части к пневмосистеме: (фильтр, редуктор)
Ручной пневмопистолет для удаления стружки с детали и станка
Автоматическая централизованная система смазки
Лампа индикации состояния станка
Электромеханический замок дверей ограждения рабочей зоны
Функция автоматического отключения станка
Комплект регулировочных опор

Опции

MT	Рабочий стол метрического исполнения
USB	USB порт
COVERMMI	Верхний прозрачный пластиковый экран
RTAP	Цикл прямого резьбонарезания
CPK	Комплектная система подачи СОЖ (с помпой 0,1 кВт)
INTRN	Внутренний автотрансформатор (354–480 В)
CE	Соответствие нормам безопасности СЕ
