VF-3SM (2024 | бу) – фрезерный обрабатывающий центр с ЧПУ по металлу, стол 1280х600 мм

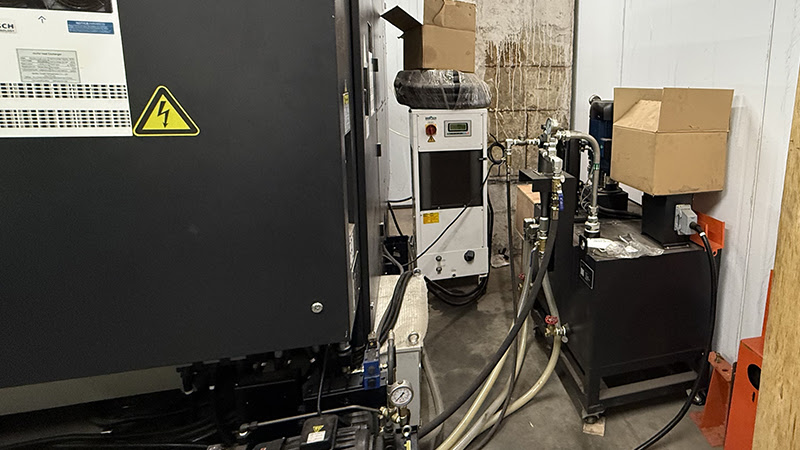

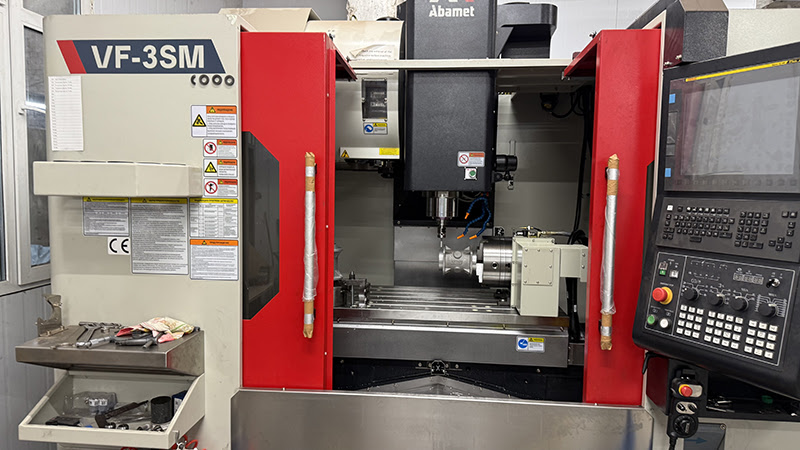

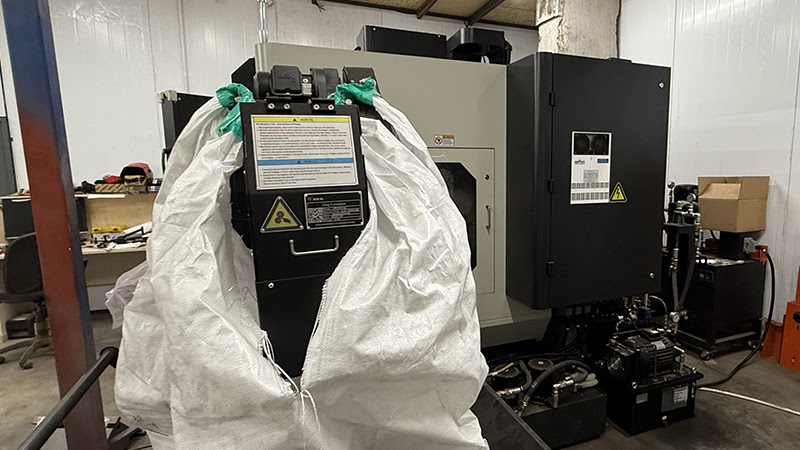

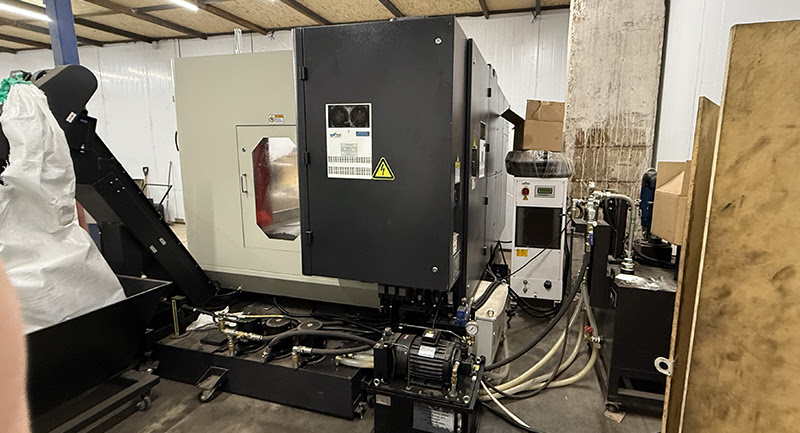

Фотографии

Параметры рабочей зоны

• Размеры рабочей поверхности стола, мм
  •  длина — 1280
  •  ширина — 600
• Количество Т-образных пазов, шт — 5
• Ширина Т-образных пазов, мм — 18
• Расстояние между соседними Т-образными пазами, мм — 100
• Максимально допустимая нагрузка на стол, кг — 1000

Параметры шпинделя

• Исполнение конуса шпинделя — BT40 (ISO40 — опция)
• Максимальная частота вращения шпинделя, об/мин — 10000 (12000 — опция)
• Мощность шпинделя (пост/макс), кВт — 11/20,4
• Крутящий момент (пост/макс), Нм — 52,5/130 (286/616 с редуктором — опция)
• Способ передачи крутящего момента — прямой привод
• Смазка подшипников шпинделя — консистентная
• Охлаждение шпинделя — масляное

Параметры перемещений рабочих органов

• Величина рабочих перемещений по осям, мм
  • по оси X — 1100
  • по оси Y — 600
  • по оси Z — 600
• Расстояния от поверхности рабочего стола до торца шпинделя, мм
  • в крайнем нижнем положении шпиндельной группы — 100
  • в крайнем верхнем положении шпиндельной группы — 700
• Максимальная величина рабочих подач, м/мин — 10
• Максимальная скорость холостых перемещений осей X/Y/Z, м/мин — 36/36/30
• Мощность серводвигателей по осям X/Y/Z, кВт — 3/3/3

Параметры инструментального магазина

• Исполнение инструментального магазина — бокового типа
• Тип устанавливаемых оправок — BT40
• Количество инструментальных позиций в магазине — 24 (32/40 — опция)
• Максимальный диаметр устанавливаемого инструмента при соседних занятых, мм — 80
• Максимальный диаметр устанавливаемого инструмента при соседних пустых, мм — 130
• Максимальная длина инструмента, мм — 300
• Максимальный вес устанавливаемого инструмента, кг — 8

Параметры точности

• Точность позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм — ±0,005
• Повторяемость позиционирования по осям X/Y/Z (JIS B6330, на всей длине хода), мм — ±0,004

Параметры устройства ЧПУ

• Тип устройства — FANUC 0i MF PLUS type 1
• Количество управляемых осей — 3 (4 c доп. поворотным столом)
• Тип монитора для отображения информации — LCD 10,4" (15" — опция)
• Тип интерфейса для подключения съемных носителей памяти — USB/CF/PCMCIA
• Интерфейсы для подключения — RJ45/RS232C
• Объем памяти для хранения программ — 2 Мб

Параметры управления УЧПУ

• Программирование совместимо с G-кодом стандарта ISO
• Возможность выбора русского языка
• Графическая визуализация
• Встроенные стандартные циклы обработки
• Текстовый редактор управляющих программ
• До 1000 зарегистрированных программ
• Функция компенсации инструмента с возможностью учета износа
• Контурное управление AICC II c предпросмотр 200 кадров
• Плавный контроль допуска, контроль рывка
• Выбор уровня качества обработки
• Пробный запуск
• Покадровое исполнение
• Подача в минуту, подача на оборот
• Абсолютное программирование и в приращениях
• Вызов подпрограммы (до 10 вложений)
• Масштабирование
• Поворот системы координат
• Контроль срока службы инструмента
• Метрическая и дюймовая системы

Особенности конструкции

• Полностью литая чугунная станина
• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям
• Система автоматической смазки направляющих и ШВП
• Откатная конструкция бака для СОЖ

Базовая комплектация

• Система СОЖ с баком
• Датчик уровня СОЖ в баке
• Ручной пневмопистолет для удаления стружки и СОЖ с детали
• Ручной водяной пистолет (СОЖ) для смыва стружки
• Сопло для подачи сжатого воздуха в зону обработки, включение/выключение М-кодом
• Система удаления стружки
• Скоростное фрезерование
• Дистанционный пульт управления на кабеле
• Автоматическая система смазки направляющих и ШВП
• Станочное освещение
• Лампа индикации состояния станка
• Датчик закрытия дверей рабочей зоны
• Функция автоматического отключения станка
• Комплект регулировочных опор
• Рабочий стол метрического исполнения
• USB порт для копирования программ
• Цикл прямого резьбонарезания
• Интерфейс Ethernet
• Экспортная упаковка
• Трансформатор

Дополнительные опции станка

Параметры подключения и установки

• Электропитание — 3 ф. AC380В, 50 Гц
• Потребляемая электрическая мощность, кВА — 30
• Сжатый воздух и СОЖ
  •  рабочее давление сжатого воздуха, бар — 6–8
  •  объем бака СОЖ, л — 350
• Габаритные размеры станка, мм
  •  длина — 4200
  •  ширина — 3510
  •  высота — 2850
• Масса ориентировочная, кг — 7500
