Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок

Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок

Продано

Архив

Запросить предложение

Станок 2013 года выпуска, но запущен в середине 2014 года. Работал очень мало, по этой причине и выставлен на продажу, так как нет работы для него.


Параметры рабочей зоны

  • Тип обработки: с погружением и промывкой
  • Размеры рабочего стола, мм: 840х640
  • Рабочий стол цельный рамочный из закаленной нержавеющей стали с керамической изоляцией от чугунного основания (сэндвич)
  • Количество отверстий в рабочем столе для крепления деталей 52-М8
  • Перемещения по осям, мм:
    • ось Х (ЦЛД): 600
    • ось Y (ЦЛД): 400
    • ось Z (ШВП): 310
    • ось U (ЦЛД): ±75
    • ось V (ЦЛД): ±75
  • Угол конического реза при высоте 260 мм в зоне обработки 750х520 мм, град.: 15
  • Максимальный угол прецизионного конического реза, град.: 45
  • Максимальный размер обрабатываемой детали, мм:
    • длина: 1050
    • ширина: 820
    • высота: 305
  • Максимальный вес заготовки, кг: 1500

Mitsubishi Electric MV 2400S

Параметры обработки

  • Обрабатываемые материалы (стандарт): сталь, твердый сплав, медь, алюминий, графит, ПКА, КНБ
  • Максимальная скорость реза, мм2/мин (проволока MASTER-CUT Type D Ø0.30 мм — сталь): 325

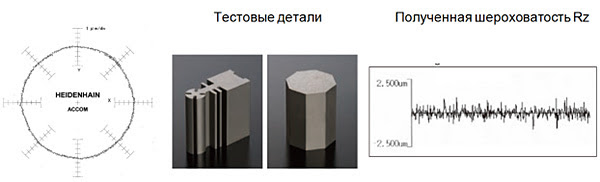

  • Наилучшая шероховатость — Ra, мкм: 0,20–0,25
  • Достижимая точность на детали (стандартные технологии), мкм: ±2,5

Mitsubishi Electric MV 2400S

Параметры подключения и установки

  • Электропитание 3 ф. 380–420, 50 Гц с понижающим трансформатором 200/220 В

Если колебания напряжения питания 3-фазного переменного тока превышает величину 200/220В ±10%, то рекомендуется использование автоматического регулятора напряжения (стабилизатора).

  • Полная потребляемая электрическая мощность, кВА: 13,5
  • Активная электрическая мощность, кВт: 5,0
  • Влажность в помещении: 30–80%
  • Оптимальная температура для гарантированной точности, °С: 20±1,0
  • Оптимальная температура для функционирования оборудования, °С: 20±3,0
  • Температурный диапазон для функционирования оборудования, °С: 2±15,0
  • Требования к сжатому воздуху
    • рабочее давление в сети, бар: 5,0–6,0
    • рабочий расход, л/мин: 75
  • Габаритные размеры установки, мм
    • длина: 2687
    • ширина: 3030
    • высота: 2150
  • Масса установки с диэлектриком ориентир., кг: 3500

Базовая комплектация

  • Opt Drive System — система управления приводами с цилиндрическими линейные двигатели по осям X/Y/U/V
  • Absolute Control System — абсолютная система контроля положения по осям X/Y/U/V/Z
  • АТ5 — система подачи проволоки Ø0,1-0,3мм с автоматической заправкой и перезаправкой
  • V350-R AEII — антиэлектролизный генератор рабочих импульсов с цифровым управлением, со встроенным автостабилизатором напряжения и системой рекуперации энергии
  • Automatic Technology Management — система превентивного адаптивного управления, которая включает модули 3D PM, PM, CM, Digital-AE II, SL, OM, EM, BM.

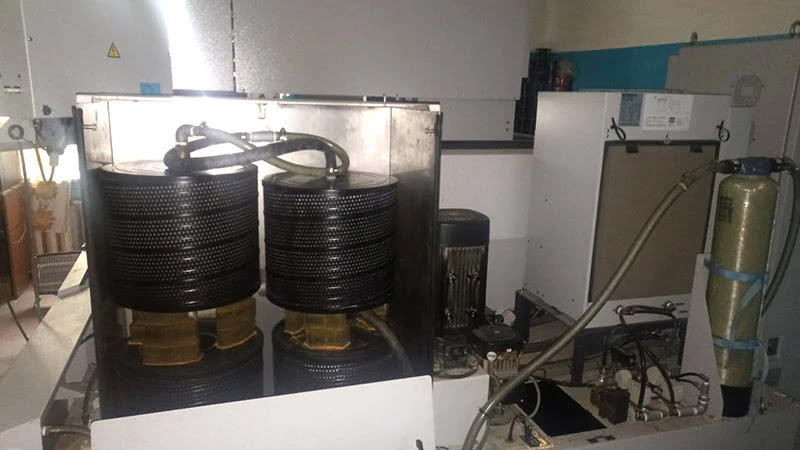

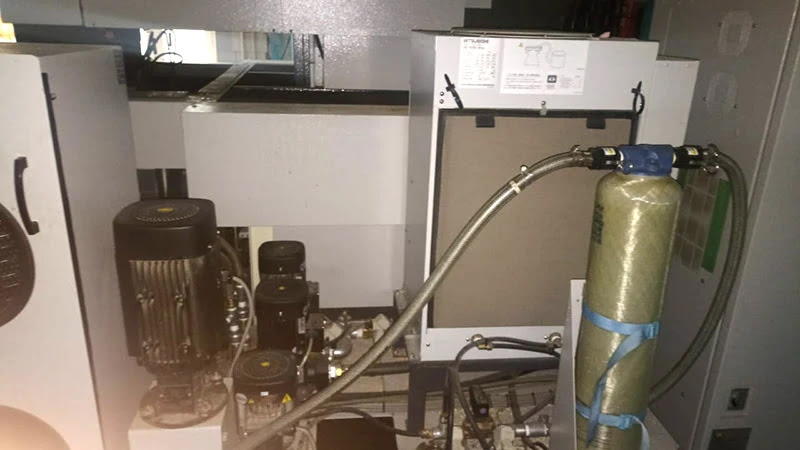

  • Dielectric Fluid Supply — диэлектрический агрегат с системой фильтрации, деионизации, насосами прокачки и наполнения рабочей ванны
  • Cooling unit — система температурной синхронизации и температурной компенсации с встроенным автоматическим агрегатом охлаждения

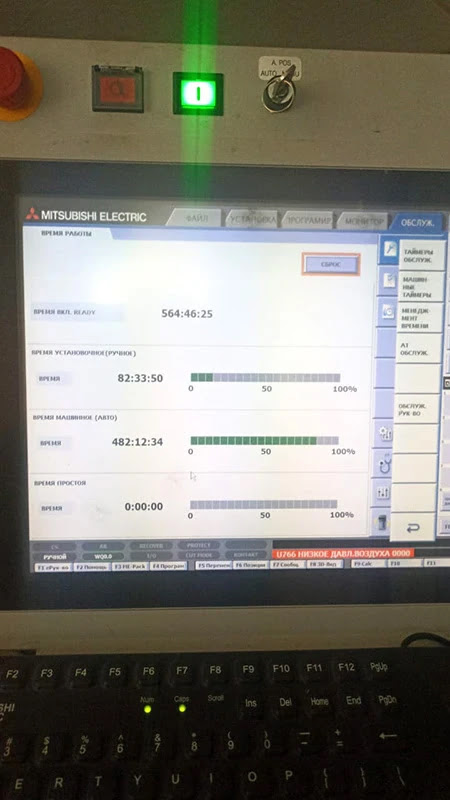

  • Advance Plus — высокопроизводительная 64-битная многозадачная система ЧПУ (MITSUBISHI MELDAS 700 серии — класса «нано»). Графический пользовательский многоязычный интерфейс (GUI)
  • Предустановленный комплект программного обеспечения
  • Защита от вирусов McAfee
  • 3D CAM — встроенный программный модуль для работы с 3D моделями
  • 2D CAM — встроенный программный модуль для работы с 2D моделями
  • Экспертная система для создания технологий автоматической обработки
  • 3D Setup — трехмерная ориентация и базирование заготовки
  • Energy Saving Mode — система экономии электроэнергии и сокращения издержек
  • е-Мanual — встроенная электронная техническая справочная документация
  • LAN/W — сетевая карта для подключения станка в локальную сеть
  • Manual control box — дистанционный пульт управления
  • Wire chopper — измельчитель отработанной проволоки
  • Контейнер для сбора отработанной проволоки
  • Vertical sliding door — автоматическая дверь рабочей ванны (опускается вниз)
  • Central lubrication — автоматическая централизованная система смазки направляющих
  • Понижающий трансформатор 200/220 В
  • Сетевой фильтр (встроенный)
  • UPS для штатного выключения системы ЧПУ, в случае аварийного отключения электроэнергии
  • Галогеновая лампа освещения рабочей зоны на магнитной стойке

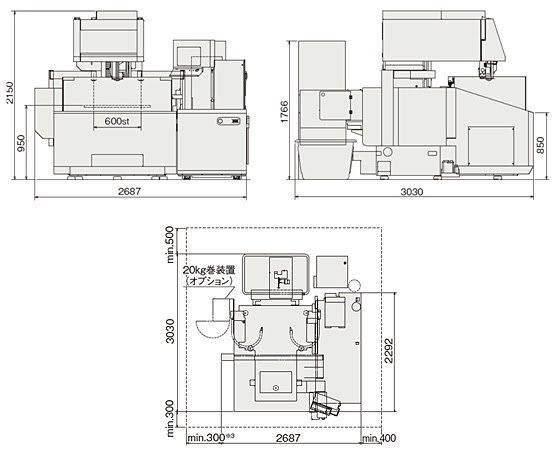

Планировочный чертеж

Планировочный чертеж Mitsubishi Electric MV2400S

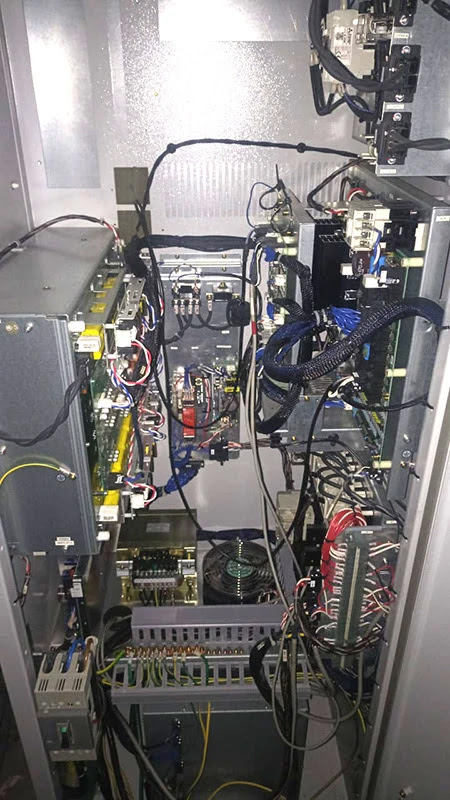

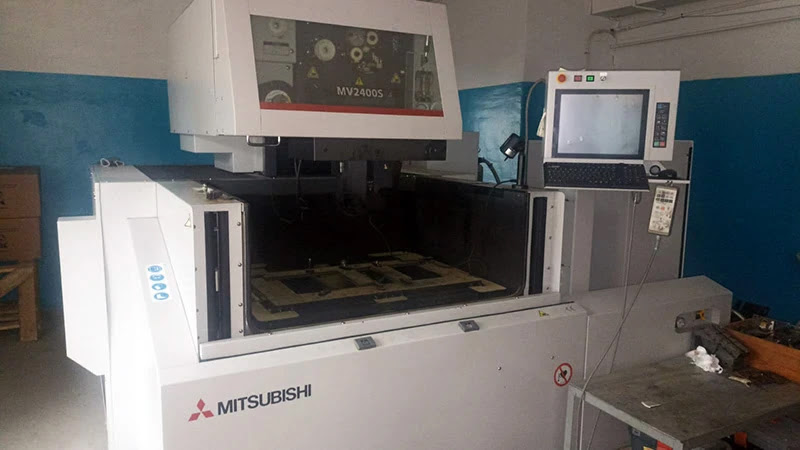

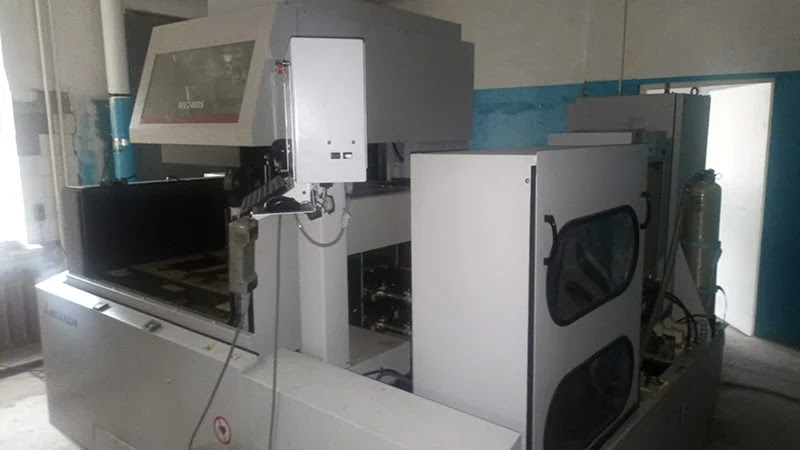

Фото

Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок

Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок Mitsubishi Electric MV2400S (2013 | бу) – прецизионный электроэрозионный проволочно-вырезной станок
