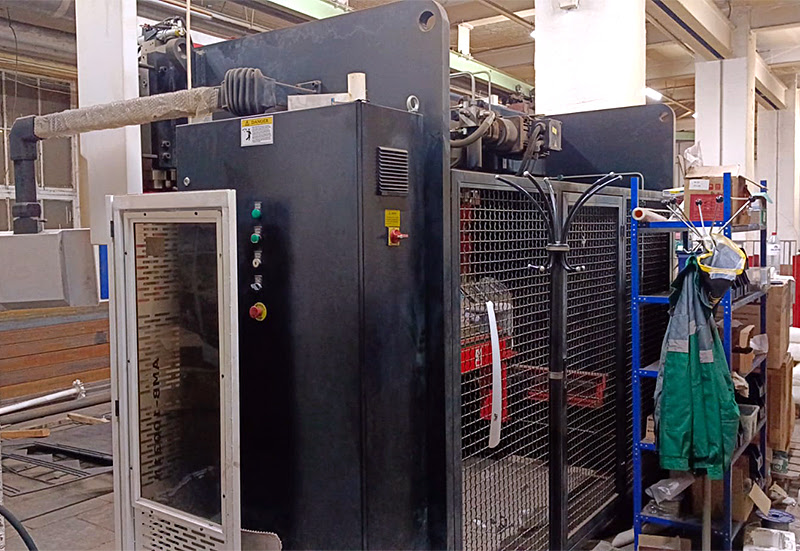

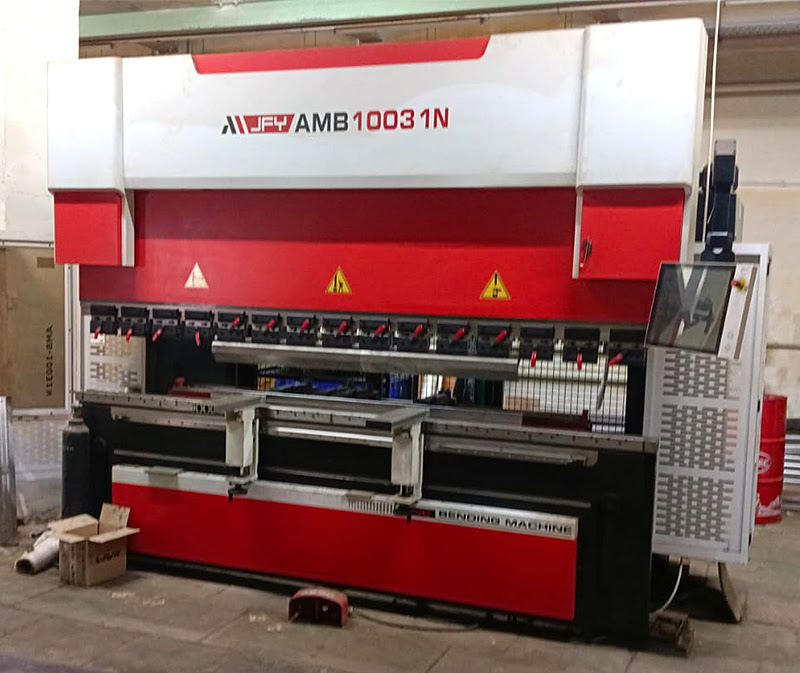

AMB-10031N (2022 | бу) - серво-гидравлический листогибочный пресс с ЧПУ

Фотографии

Основные технические характеристики

• Максимальное усилие гибки, кН — 1000
• Максимальная длина гиба, мм — 3100
• Расстояние между боковыми колоннами, мм — 2700
• Глубина проемов в боковых колоннах, мм — 410

Максимальное раскрытие

• Без держателей инструмента, мм — 470
• С держателями инструмента, мм — 327

Параметры перемещения верхней балки (оси Y1 и Y2)

• Максимальный ход, мм — 200
• Точность позиционирования, мм — ±0,01
• Максимальная скорость опускания, мм/с — 220
• Максимальная рабочая скорость, мм/с — 17
• Максимальная скорость подъема, мм/с — 200

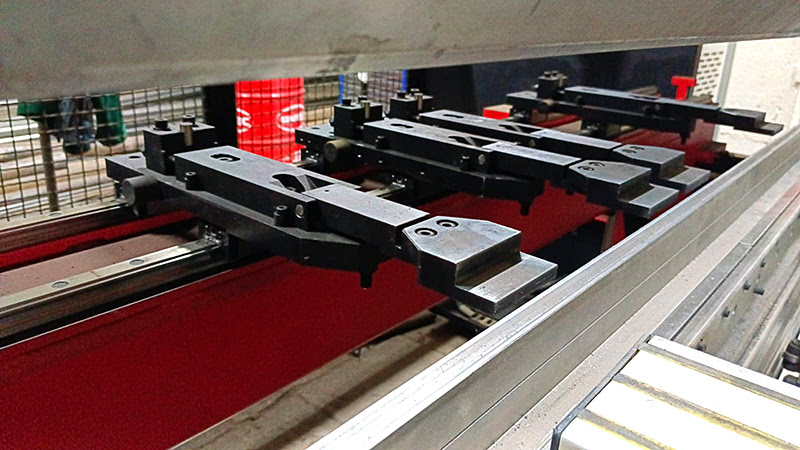

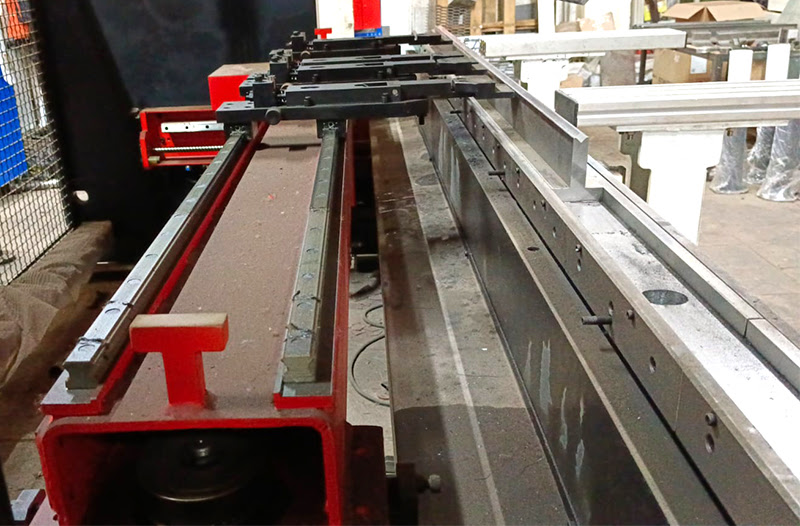

Программное управление перемещением задних упоров по оси X

• Максимальный ход, мм — 500
• Максимальное базирование на 1/2/3 точках упоров, мм — 500/530/885
• Точность позиционирования, мм — ±0,1
• Максимальная скорость, мм/с — 350
• Программное управление перемещением задних упоров по оси R — опция
• Программное управление перемещением задних упоров по осям Z1 и Z2 — опция
• Объем гидросистемы, л — 350

Ориентировочные массо-габаритные показатели

• Масса, кг — 8350
• Ширина, мм — 3950
• Глубина, мм — 1700
• Высота, мм — 2600
• Мощность привода гидростанции, кВт — 11

Особенности конструкции и базовая комплектация

• Сварная С-образная станина, обработанная за один установ
• Гидростанция HAWE (Hoerbiger) с принудительным охлаждением масла
• Гидравлическая ЧПУ управляемая система компенсации прогиба балок
• Панель ЧПУ на поворотной балке./li>
• Мобильная педаль управления
• Система крепления инструмента Promecam
• Быстрозажимные держатели инструмента с клиньями для точной регулировки высоты
• Две регулируемые подвижные фронтальные опоры листа
• Освещение рабочей зоны

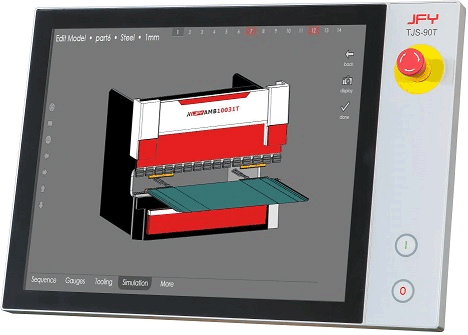

Система ЧПУ Metamation TJS-90t

• Промышленный компьютер на базе операционной системы Microsoft
• Цветной сенсорный TFT дисплей 19” с разрешением экрана 1280х1024 точки
• Объем памяти 64 Гб
• Разъемы для подключения Ethernet, USB, RS232
• Резервное копирование параметров и настоек на USB-носитель
• Сохранение данных при аварийном пропадании электропитания
• Русифицированный интерфейс
• Система диагностики и индикации ошибок

Функции программирования

• Прямое программирование без создания 2D чертежа,
• программирование в 2D формате,
• создание программы из DXF чертежа,
• создание программы из 3D чертежа,
• симуляция и визуализация в 3D формате с масштабированием,
• автоматический подбор последовательности гибки с проверкой столкновений,
• простая графическая коррекция последовательности гибки,
• графический выбор деталей и инструментов,
• управление компенсацией прогиба балок.

Функции работы с инструментом

• Графическое меню конфигурации инструментов,
• программирование реального профиля инструмента,
• отображение сегментных инструментов,
• импорт/экспорт инструмента в формате DXF,
• автоматический расчет многопозиционной расстановки инструментов.

Функции теоретического расчета

• требуемого усилия гибки,
• удлинения заготовки на каждом гибе, внесение пользовательских значений,
• длины развертки,
• последовательной гибки больших радиусов.
