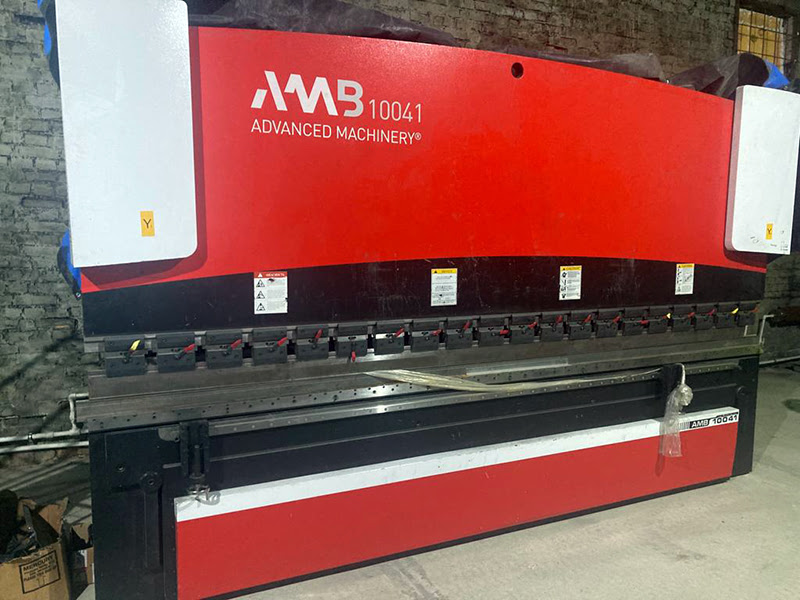

Advanced Machinery AMB-10041 (2017 | бу) – гидравлический листогибочный пресс с ЧПУ

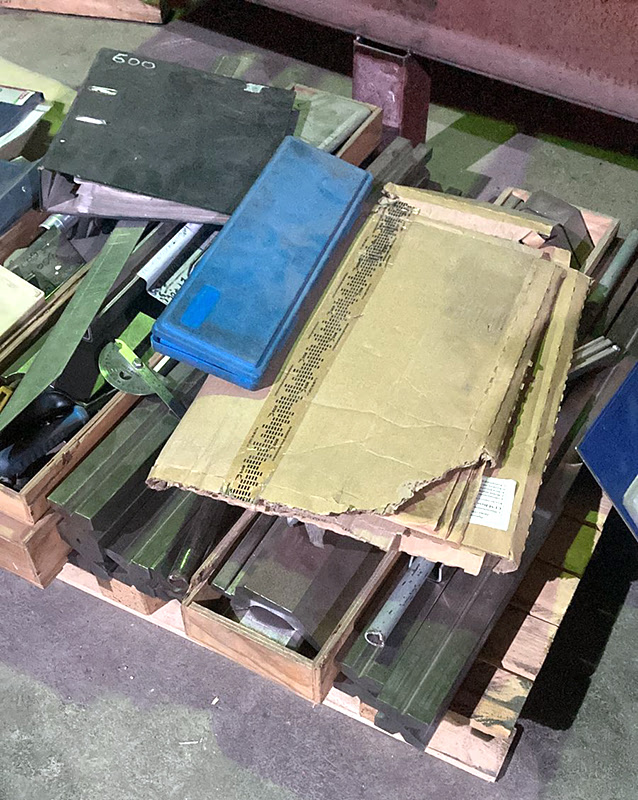

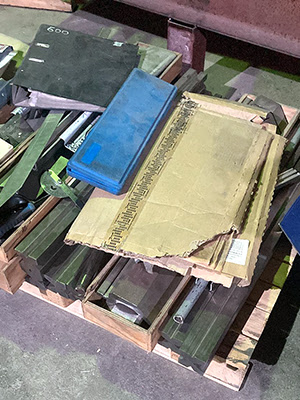

Небольшая наработка. Оснастка в комплекте поставки.

Основные технические характеристики

• Максимальное усилие гибки, кН — 1000
• Максимальная длина гиба, мм — 4100
• Расстояние между боковыми колоннами, мм — 3700
• Глубина проемов в боковых колоннах, мм — 410
• Максимальное раскрытие:
  • без держателей инструмента, мм — 470
  • с держателями инструмента, мм — 327
• Параметры перемещения верхней балки (оси Y1 и Y2):
  • максимальный ход, мм — 200
  • точность позиционирования, мм — ±0,01
  • максимальная скорость опускания, мм/с — 220
  • максимальная рабочая скорость, мм/с — 17
  • максимальная скорость подъема, мм/с — 150
• Программное управление перемещением задних упоров по оси X:
  • максимальный ход, мм — 500
  • максимальное базирование на 1/2/3 точках упоров, мм — 500/530/885
  • точность позиционирования, мм — ±0,1
  • максимальная скорость, мм/с — 350
  • программное управление перемещением задних упоров по оси R — опция
  • программное управление перемещением задних упоров по осям Z1 и Z2 — опция
• Объем гидросистемы, л — 500
• Ориентировочные массо-габаритные показатели:
  • масса, кг — 9200
  • ширина, мм — 4950
  • глубина, мм — 1700
  • высота, мм — 2610
• Мощность привода гидростанции, кВт — 11

Система ЧПУ Metamation TJS-90t

• Промышленный компьютер на базе операционной системы Microsoft
• Цветной сенсорный TFT дисплей 19” с разрешением экрана 1280х1024 точек
• Объем памяти 64 Гб.
• Разъемы для подключения Ethernet, USB, RS232
• Резервное копирование параметров и настоек на USB-носитель
• Сохранение данных при аварийном пропадании электропитания
• Русифицированный интерфейс
• Система диагностики и индикации ошибок
• Функции программирования:
  • прямое программирование без создания 2D чертежа,
  • программирование в 2D-формате,
  • создание программы из DXF чертежа,
  • создание программы из 3D-ертежа,
  • симуляция и визуализация в 3D формате с масштабированием,
  • автоматический подбор последовательности гибки с проверкой столкновений,
  • простая графическая коррекция последовательности гибки,
  • графический выбор деталей и инструментов,
  • управление компенсацией прогиба балок.
• Функции работы с инструментом:
  • графическое меню конфигурации инструментов,
  • программирование реального профиля инструмента,
  • отображение сегментных инструментов,
  • импорт/экспорт инструмента в формате DXF,
  • автоматический расчет многопозиционной расстановки инструментов.
• Функции теоретического расчета:
  • требуемого усилия гибки,
  • удлинения заготовки на каждом гибе, внесение пользовательских значений,
  • длины развертки,
  • последовательной гибки больших радиусов.

Особенности конструкции и базовая комплектация

• Сварная С-образная станина, обработанная за один установ
• Гидростанция HAWE (Hoerbiger) с принудительным охлаждением масла
• Гидравлическая ЧПУ управляемая система компенсации прогиба балок
• Панель ЧПУ на поворотной балке
• Мобильная педаль управления
• Система крепления инструмента Promecam

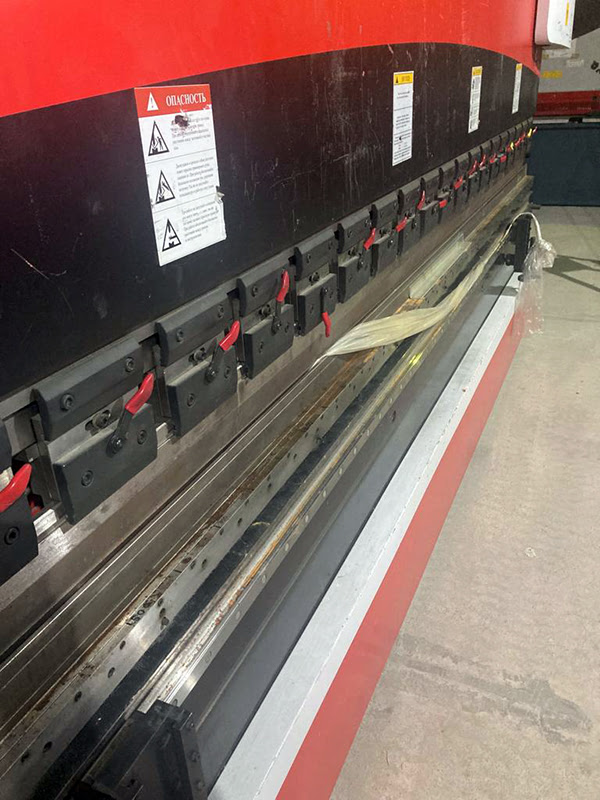

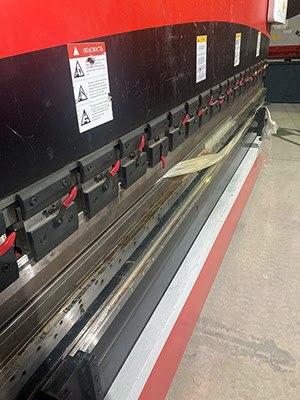

• Быстрозажимные держатели инструмента с клиньями для точной регулировки высоты
• Две регулируемые подвижные фронтальные опоры листа
• Освещение рабочей зоны

Опции

• Система ЧПУ Metamation TJS-90t (3D программирование, 19" LCD Touch screen)
• Управляемая ось R
• Управляемые оси Z1, Z2
• Передние управляемые поддержки листа

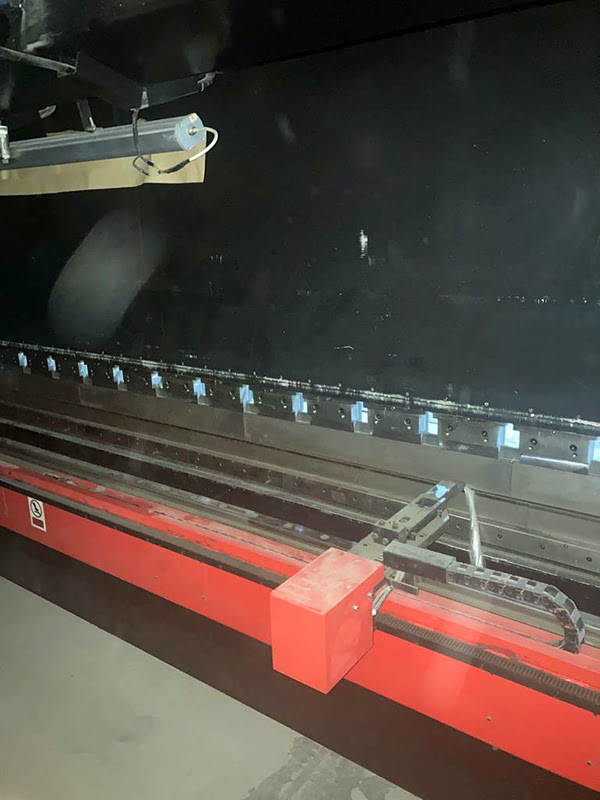

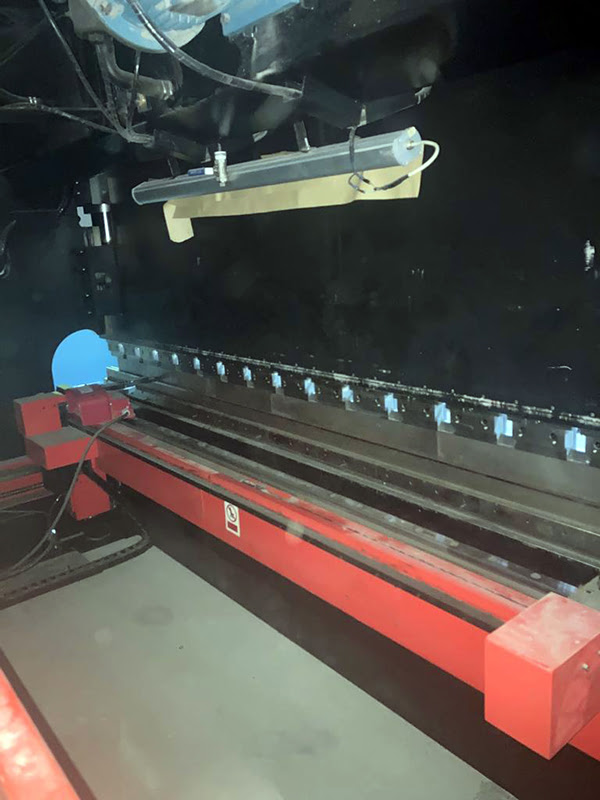

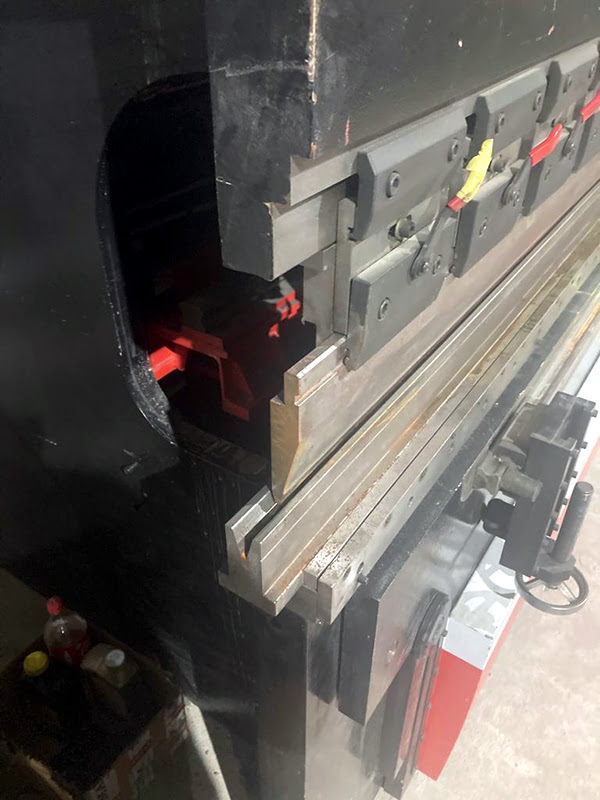

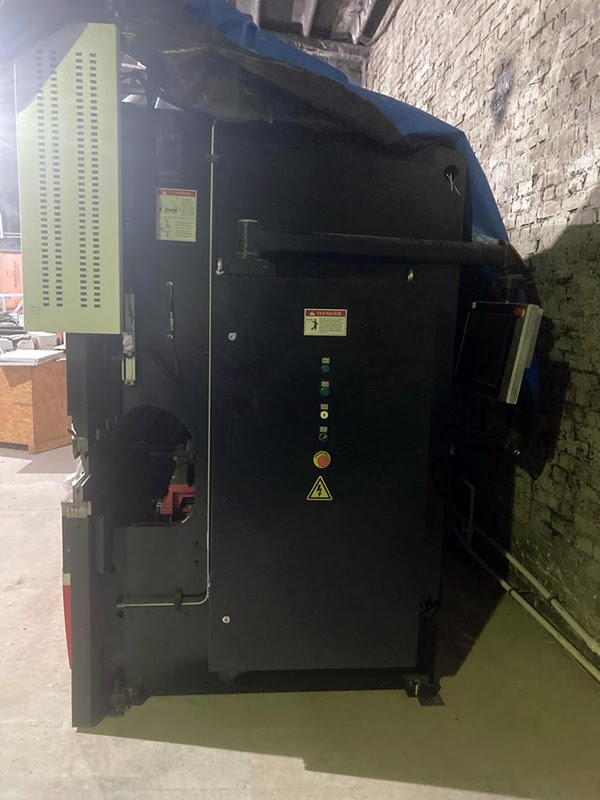

Фото
