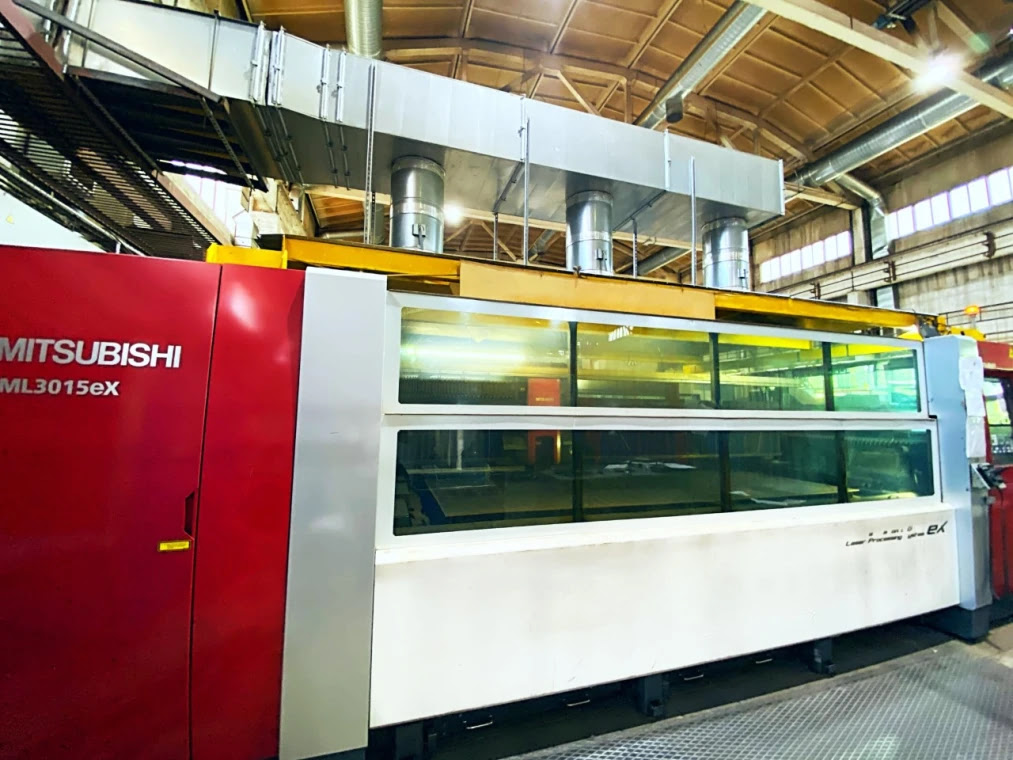

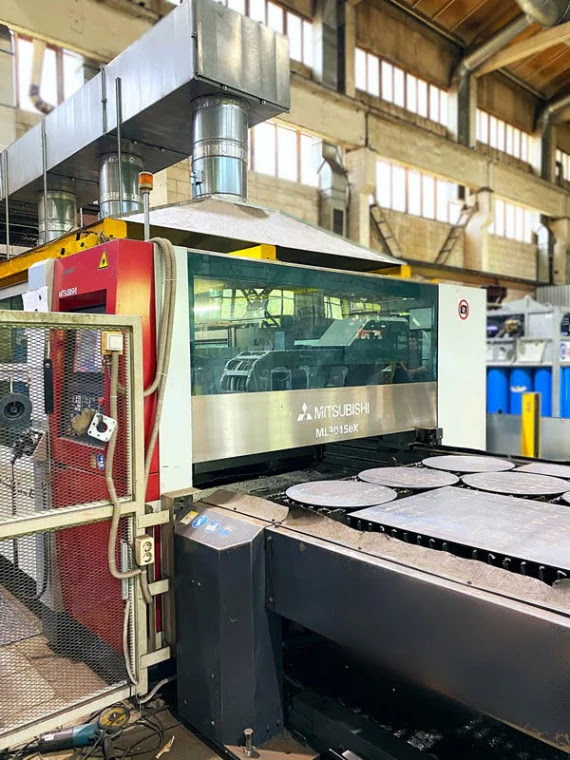

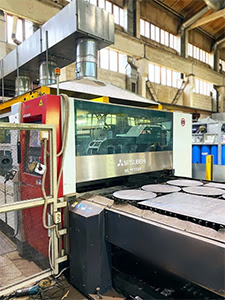

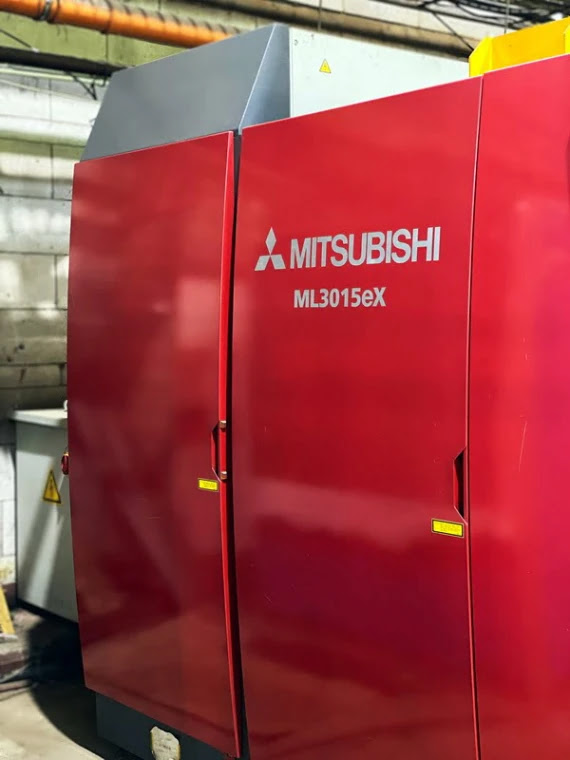

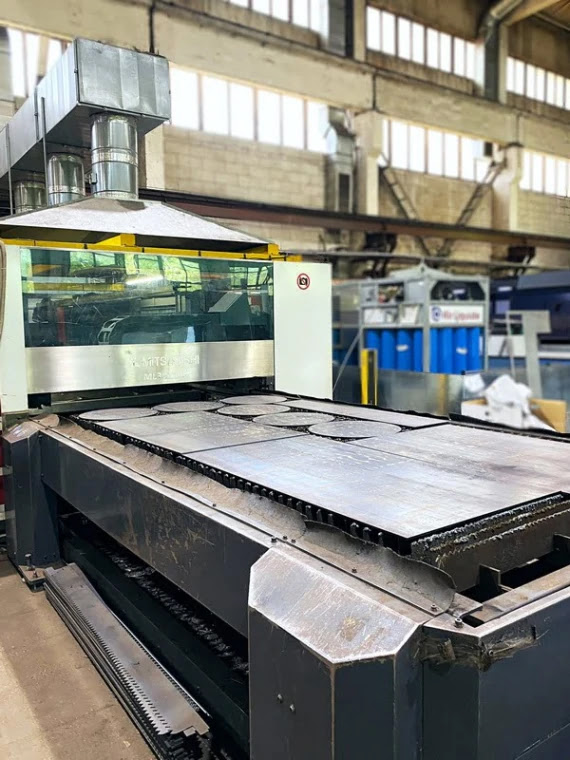

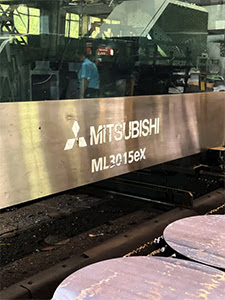

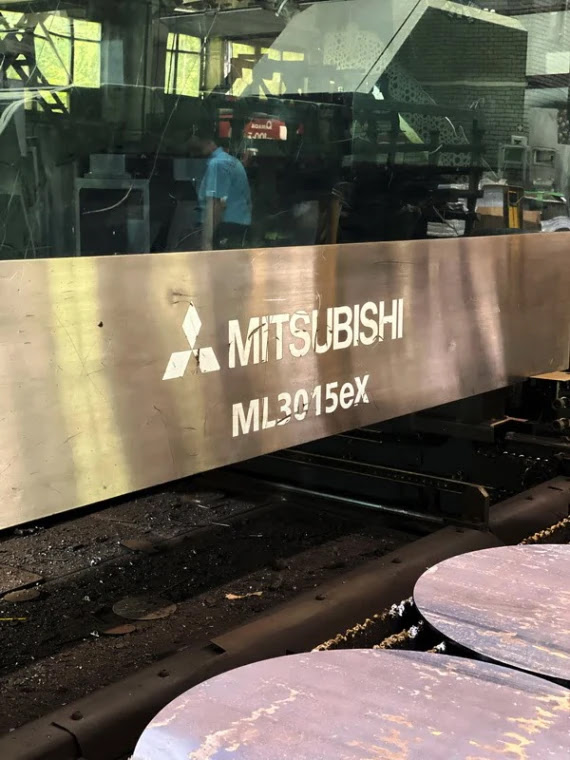

Mitsubishi ML3015eX (2012 | бу) — установка лазерной резки

Основные технические характеристики

• Максимальный размер листа, мм: 3050х1525
• Нагрузка рабочего и сменного стола, кг: 950
• Перемещение по осям X/Y/Z, мм: 3100х1565х150
• Конструкция приводов:
  • ось Х/Y: косозубая рейка и шестерня
  • ось Z: ШВП
• Время смены паллет, приблиз., сек: 25
• Точность позиционирования, мм:
  • ось Х/Y: ±0,05/500
  • ось Z: ±0,1/100
• Повторяемость X/Y, мм: ±0,01
• Скорость холостых перемещений, X/Y, м/мин: 100
• Макс. скорость резания, м/мин: 65
• Скорость диагональных перемещений, X/Y, м/мин: 140

Бесконтактная режущая головка тип PH-XS с автоматическим фокусом и магнитной защитой от поломок при столкновениях.

Встроенный резонатор MITSUBISHI мод. 45CF-R СО₂ с поперечной прокачкой.

• Скорость диагональных перемещений, X/Y, м/мин: 140
• Частота импульсов, Гц: 10–3000
• Скорость прокачки резонаторного газа, м/сек: 10
• Расходимость луча: менее мрад (общий угол): 3,5
• Состав резонаторного газа CO₂:CO:N₂:He – в пропорции: 8:4:60:28
• Низкое потребление лазерного газа, л/час: 3 ±1% номинальной мощности
• Длина волны, мкм: 10,6
• Мощность лазера, Вт: 4500
• Пиковая мощность лазера, Вт: 5000
• Подключаемая мощность (станок, рез-тор, холодильник), кВа: 122
• Потребление при 50% нагрузке, кВт: 45
• Потребление в режиме ожидания, кВт: 9
• Габариты станка Ш/Д/В, мм: 3130x10180x2260
• Вес, кг: 10600

ЧПУ MITSUBISHI серия LC30BX — 64-битная многозадачная система ЧПУ, 15″ сенсорный TFT-экран.

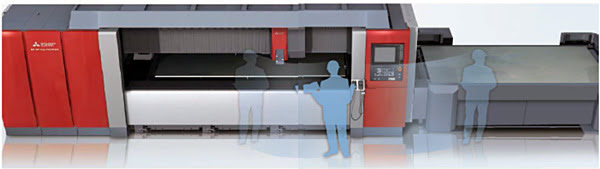

Система смены паллет с лазерной защитой рабочей зоны для удобной и безопасной эксплуатации.

Система водяного охлаждения (холодильник), модель SVK720/1-MITSUBISHI с 2 отдельными контурами охлаждения.

Система удаления газов и пыли из зоны резки, модель LCUT2.

Габариты станка

• Размеры (ДхШхВ), мм: 10180x3130x2260

Особенности станка

Литая коробчатая станина из высокопрочного чугуна

Продолжительный срок сохранения точности станка поддерживается за счет использования литых деталей в качестве основных элементов конструкции.

Легкий доступ в зону обработки

• Автоматическая передняя дверь
• Легкая ручная загрузка листов небольших размеров в рабочую зону, без смены паллет

Система эффективного пылеулавливания

Пылеулавливание с автоматическим клапаном для осуществления эффективного пылеулавливания непосредственно в области обработки.

Режущая головка

Головка с автоматическим наведением фокуса (PH-XS).

Легкая смена линз с помощью картриджа быстрой смены линз. Картридж содержит линзы с фокусным расстоянием: 7,5 дюймов (190,5 мм), 5 дюймов (127,0 мм), опционально —10 дюймов (250,4).

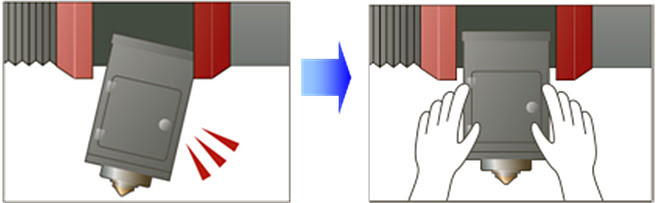

Магнитное крепление режущей головы

1. Не нужна юстировка: после столкновения нет необходимости центрировать сопло.
2. Очень быстрое восстановление: время восстановления обычно 30 мин, с магнитным креплением — 1 мин.
3. Снижение затрат на расходные материалы — не нужны керамические болты.

Встроенное боковое сопло сокращает время прошивки.

Система ЧПУ автоматически устанавливает линзу в оптимальное положение в зависимости от материала, который подлежит резке.

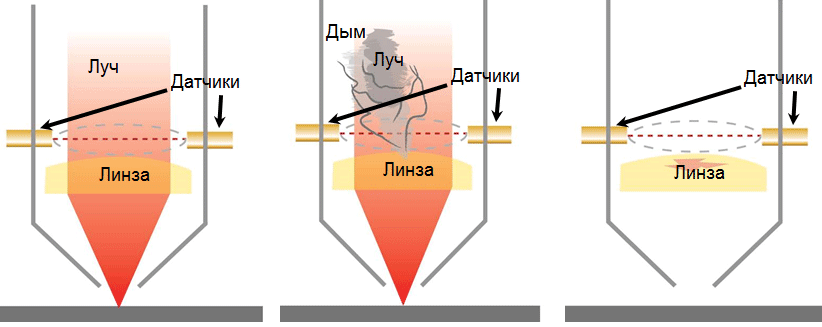

Функция контроля линзы предназначена для контроля состояния линзы и предотвращения ее повреждения.

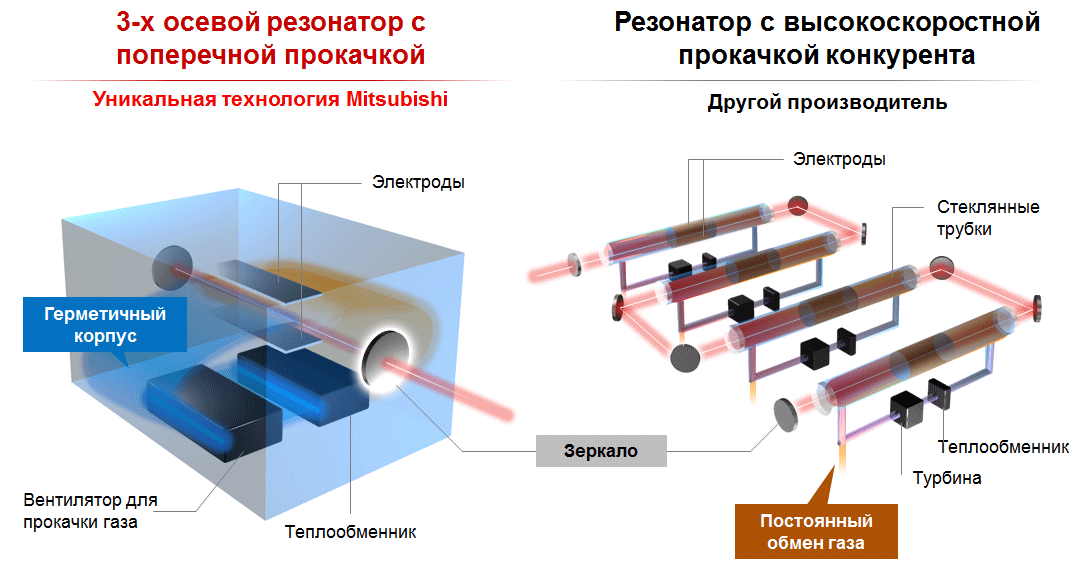

Резонатор

• Компактный Z-трехкоординатный резонатор без высокоскоростной турбины и стеклянных трубок.
• Малое потребление лазерного газа благодаря герметичности при работе, не более 3 л/час.
• Сниженное энергопотребление благодаря своевременному алгоритму работы в «stand by» режиме (режим ожидания).
• Быстрый запуск — станок готов к работе на полной мощности через 1 (одну) минуту после запуска.
• Высокая устойчивость моды луча, которая обеспечивается медленным потоком газа, благодаря применению поперечной прокачки с использованием низко оборотистых необслуживаемых вентиляторов.
• Низкий уровень энергопотребления и высокоскоростная обработка за счет прямоугольных импульсов энергии луча.
• Регулирование мощности с помощью высокоскоростного датчика мощности.
• Высокая чувствительность по мощности и возможность плавного регулирования оператором.
• Резонатор встроен в станину станка, чем достигается абсолютная точность оптической системы, устойчивая к вибрациям.

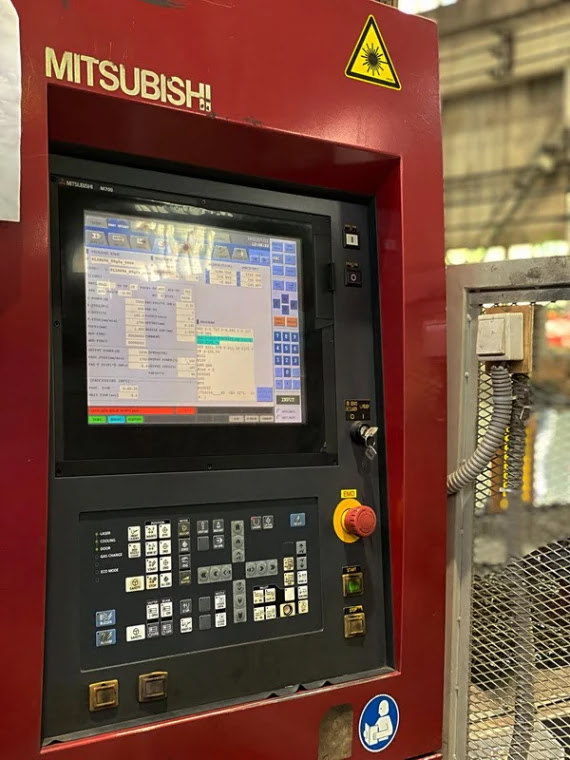

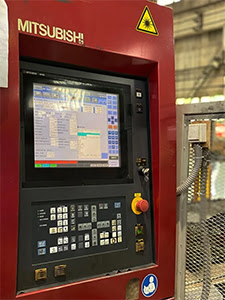

Система ЧПУ

• Модель: LC30BX.
• Серия: Mitsubishi M700 многозадачная.
• Центральный процессор: 64 бит на Risk-процессорах.
• Монитор: 15″ сенсорная TFT-панель.
• Операционная система: Windows XPе (с защитой от вирусов).
• Емкость пользовательского жесткого диска: 20 Гб.
• Способ управления: X-Y-Z одновременное управление трех осей (регулирование высоты по оси Z).
• Определение положения: датчики положения (инкодеры).
• Минимальное задаваемое приращение: 0,001 мм.
• Способ ввода программы: создание на экране, USB (Версия 2.0), Ethernet.
• Операционный метод: операции в программной памяти, прямое обращение к жесткому диску.
