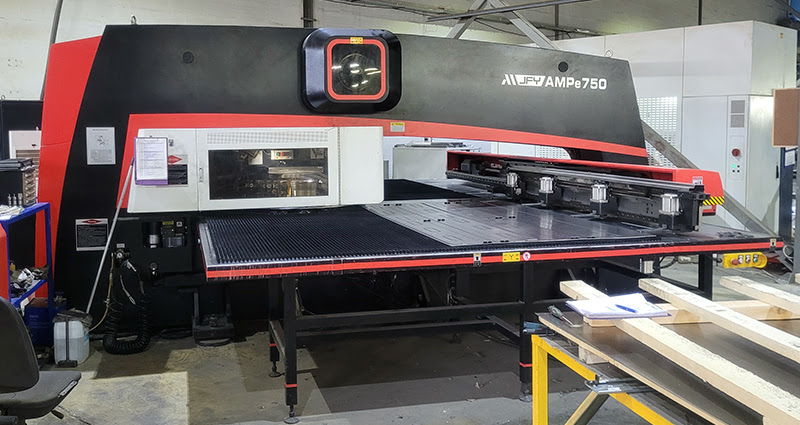

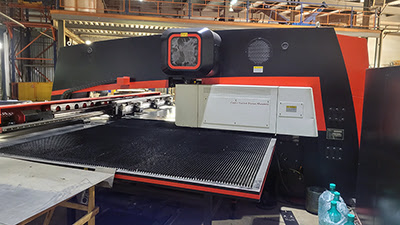

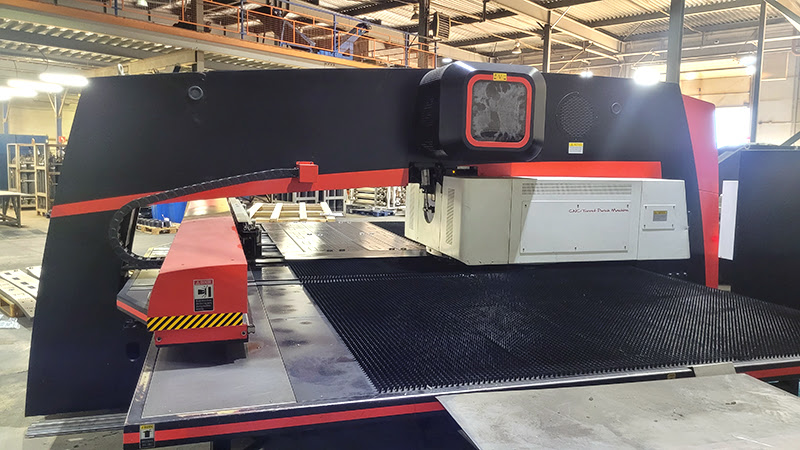

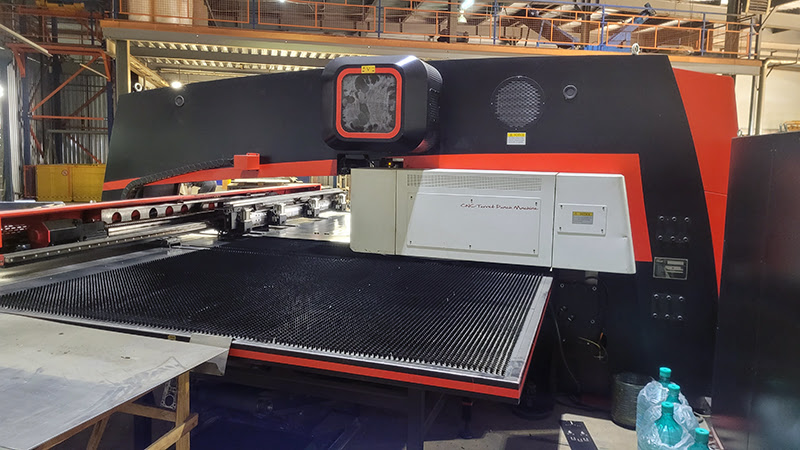

AMPe-750 (2022 | бу) – электромеханический координатно-пробивной пресс с ЧПУ

Основные технические характеристики

• Максимальное усилие штамповки, кН — 300
• Максимальный размер обрабатываемого листа без перехвата, мм — 1250x2500
• Максимальная толщина листа с щеточным/шариковым столом, мм — 3,2/6,4
• Максимальная масса листа с щеточным/шариковым столом, кг — 100/150
• Максимальная скорость перемещения по оси X, м/мин — 80
• Максимальная скорость перемещения по оси Y, м/мин — 60
• Максимальное количество ударов в минуту (ориентировочно) в режиме маркировки:
  • 1500 — 1 мм между отверстиями
  • 780 — 25 мм между отверстиями по оси X
  • 420 — 25 мм между отверстиями по оси Y — 320
• Точность позиционирования листа, мм — ±0,1
• Скорость вращения револьвера об/мин — 30
• Скорость вращения индексного инструмента об/мин — 60
• Инструментальна система — Thick Turret

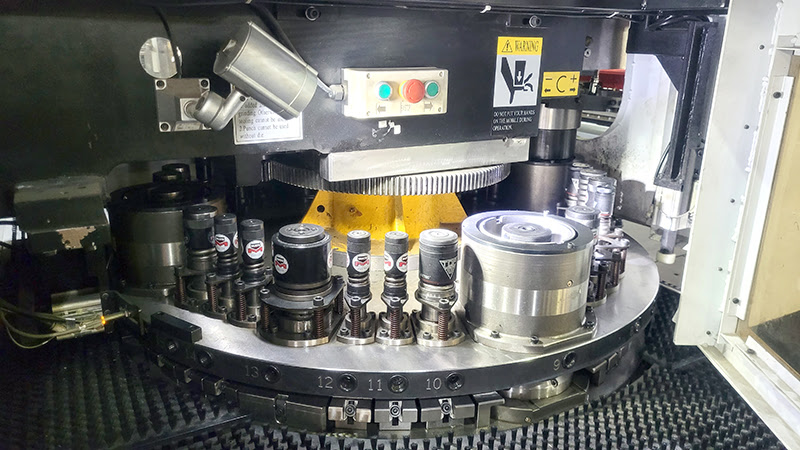

• Револьвер в базовой комплектации:
  • A (макс. 12,7) — 10
  • B (макс. 31,75 мм) — 16
  • С (макс. 50,8 мм) — 2
  • D (макс. 88,9 мм)/индекс — 2/2

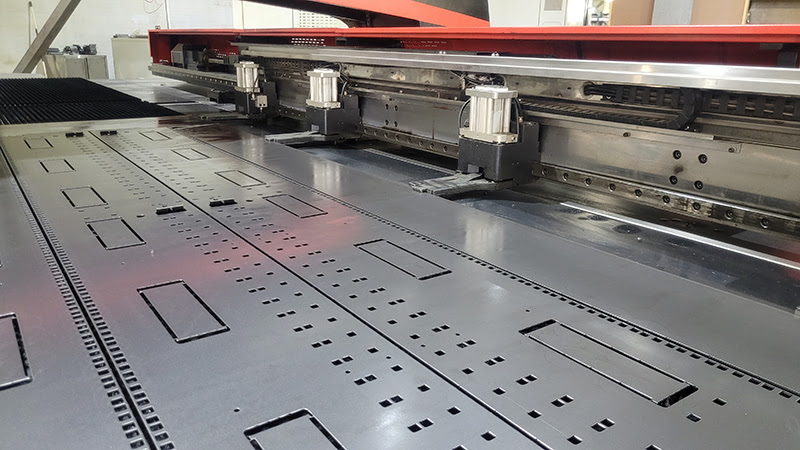

• Пневматические зажимы листа — 3
• Подключаемая мощность, кВА — 30
• Ориентировочные массо-габаритные показатели:
  • Масса, кг — 17000
  • Длина, мм — 5350
  • Ширина, мм — 5000
  • Высота, мм — 2355
• Минимальное давление воздуха в системе, мПа — 0,55
• Максимальный расход воздуха, л/мин — 250

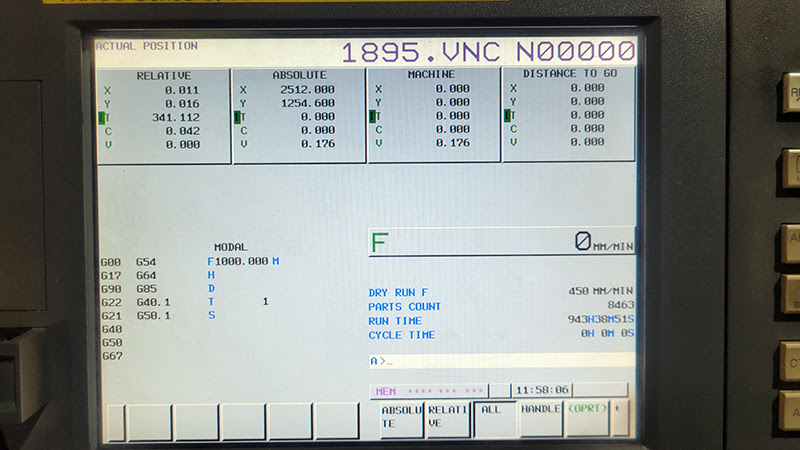

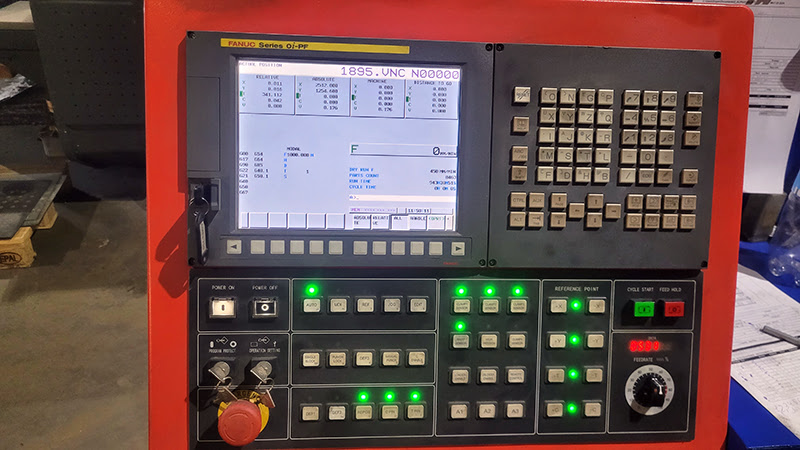

Система ЧПУ FANUC 0I-PF

• Цветной ЖК дисплей 10,4″.
• Русифицированный интерфейс
• Разъемы для подключения USB, PCMCIA и Ethernet
• Чтение, создание и редактирование программ
• Предварительный просмотр обработки
• Отображение хода выполнения программы, значения координат осей
• Аварийные сообщения, диагностические данные, параметры системы
• Лэддэр

Дополнительные опции установленные на станке

• Вакуумный отсос отходов из зоны обработки
• Система автоматической смазки инструмента
• Дополнительный зажим листа
• Автоматическая программная установка зажимов 4 шт.
• D Auto Index станция вместо D фиксированной станции

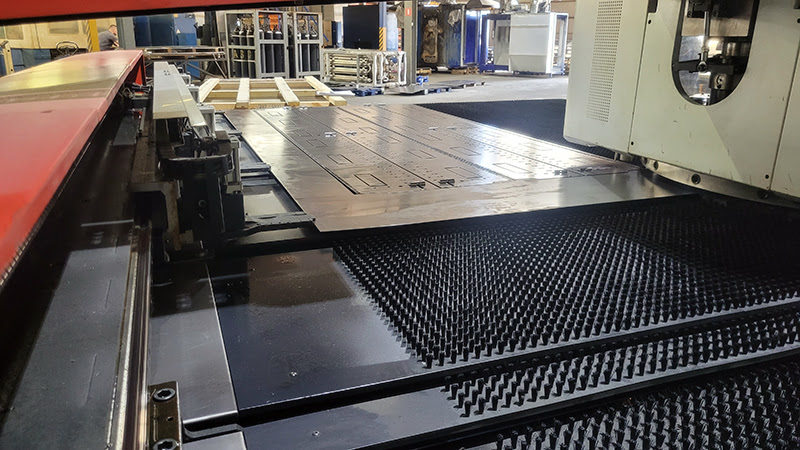

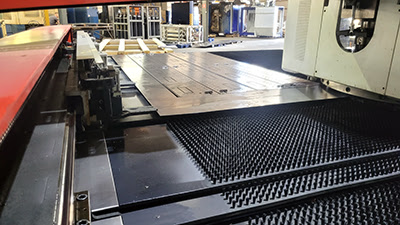

• Дополнительные пневматические пины поддержки листа (устанавливаются в щеточном столе)
• Конвейер удаления отходов
