Haas ST-10 (2013 | бу) – токарно-револьверный центр с ЧПУ по металлу

Параметры рабочей зоны

• Максимально устанавливаемый диаметр заготовки, мм
  • над станиной — 641
  • над кареткой — 413
• Максимальный обрабатываемый наружный диаметр, мм — 228
• Максимальная длина точения, мм — 356

Параметры шпинделя

• Посадка шпинделя — А2-5
• Максимальная частота вращения шпинделя, об/мин — 6000
• Максимальный крутящий момент на шпинделе (при n=1300 об/мин), Нм — 102
• Максимальная мощность на шпинделе, кВт — 11,2
• Диаметр отверстия в шпинделе, мм — 59

Параметры подач

• Величина рабочих перемещений по осям, мм
  • по оси ОХ — 200
  • по оси ОZ — 356
• Максимальная скорость холостых перемещений рабочих органов, м/мин — 30,5
• Максимальные допустимые усилия по осям, кН
  • по оси OX — 14,68
  • по оси OZ&snbsp;— 14,68

Параметры револьвера

• Тип инструментального револьвера — VDI
• Количество позиций в револьвере — 12
• Тип резцедержателей — VDI40
• Сечение корпусов резцов, мм — 25*25
• Время смены инструмента, сек — 0,5

Параметры точности

• Точность позиционирования суппорта, мм — ±0,0050
• Повторяемость позиционирования суппорта, мм — ±0,0025

Параметры устройства ЧПУ

• Тип устройства — Haas-Fanuc
• Количество управляемых осей — 2
• Тип монитора для отображения информации — LCD 15"
• Скорость обработки программ, блоков/сек — до 1000
• Тип интерфейса (скорость передачи данных, Бод) — RS232 (115200)
• Тип интерфейса для подключения съемных носителей памяти — USB
• Объем памяти для хранения программ, кБ — 1024
• Минимальная дискретность задаваемых значений, мм — 0,001

Параметры управления УЧПУ

• ISO-программирование в G-кодах
• графическая 2D-визуализация
• 17 встроенных стандартных циклов обработки
• текстовый редактор управляющих программ
• круговой многофункциональный JOG-маховичок
• калькулятор для расчета режимов резания и геометрии
• мониторинг режущего инструмента по нагрузке и стойкости
• функция компенсации инструмента с возможностью учета износа
• метрическая и дюймовая система
• возможность продолжения программы с любого кадра
• автодиагностика станка
• 5 дополнительных М-функций для вспомогательного оборудования

Особенности конструкции

• Полностью литая чугунная станина
• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям с прямой передачей момента
• Стальные закаленные подшипниковые блоки направляющих
• ШВП с двойным креплением и предварительно натянутой гайкой
• Система ручной смазки направляющих и ШВП

Базовая комплектация

• Лампа индикации состояния станка
• Функция автоматического отключения станка
• Комплект регулировочных опор
• USB-порт
• Внутренний автотрансформатор (354–480 В)
• Кнопочный выключатель для блокировки памяти для пульта управления
• Цикл прямого нарезания резьбы
• Станочное освещение
• Электромеханический замок дверей ограждения рабочей зоны

Параметры подключения и установки

• Электропитание — 3 ф. 400В, 50 Гц
• Потребляемая электрическая мощность, кВА — 14
• Требования к сжатому воздуху
  • рабочее давление в сети, бар — 6,9
  • рабочий расход, л/мин — 113
• Габаритные размеры станка, мм
  • длина — 2921
  • ширина — 2108
  • высота — 1930
• Масса ориентировочная, кг  — 2268

Дополнительные опции

• Cистема приводного инструмента и С-ось для главного шпинделя
• Автоматический щуп для измерения вылета инструмента
• Транспортер для удаления стружки, ленточного типа
• Ловитель деталей
• Система обнаружение исчезновения электропитания

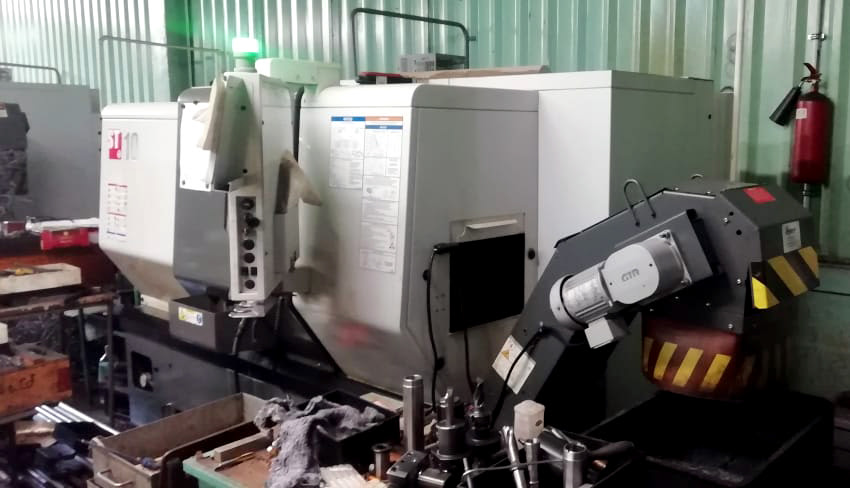

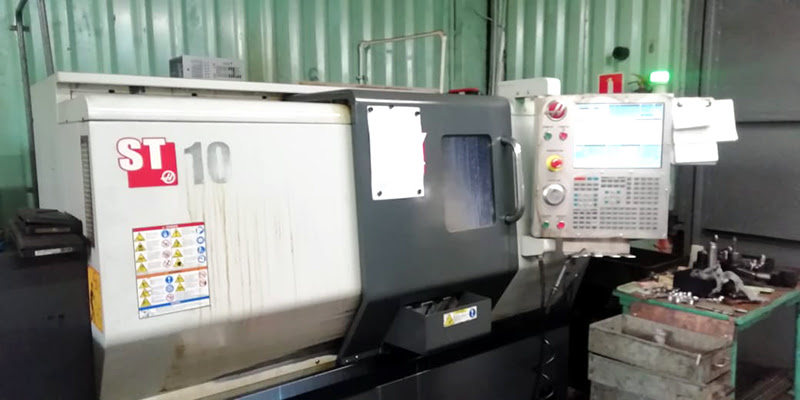

Фото
