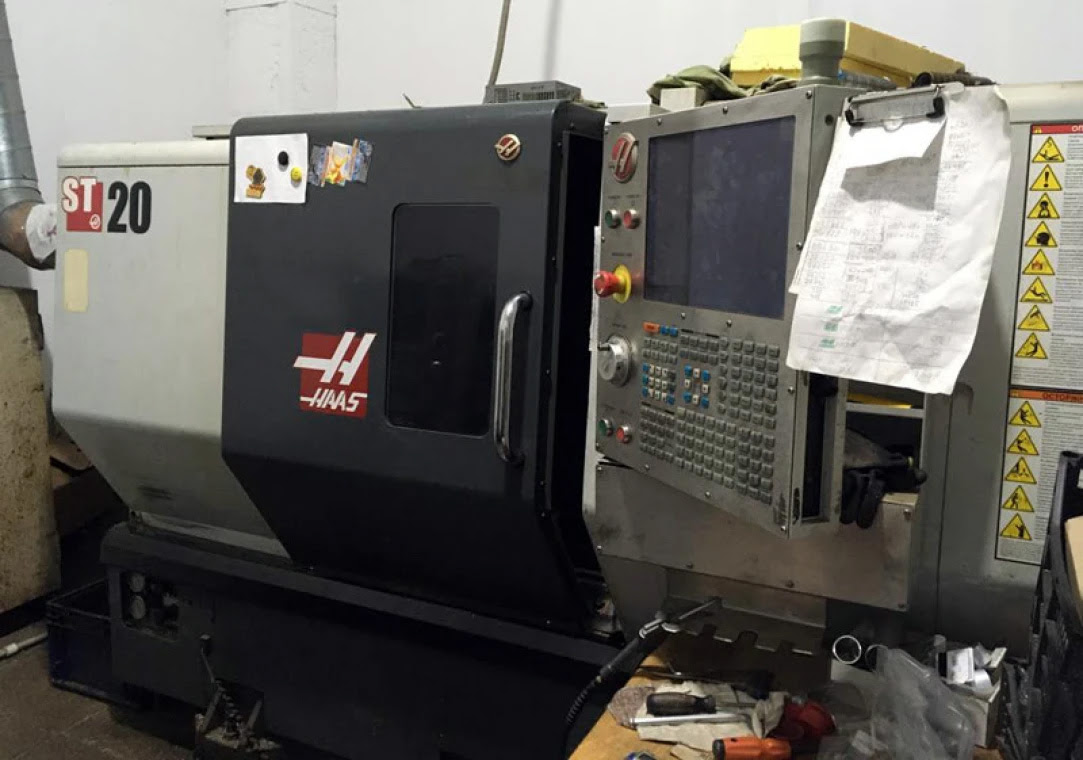

Haas ST-20 (2010 | бу) – токарно-револьверный центр с ЧПУ
4 800 000 ₽ 6 120 000,00 ₽
Цена без НДС. Оборудование подключено и готово к демонстрации.
В наличии
Станок находится в Москве, подключен. Есть заключение о техническом состоянии станка, сделанное сервисным инженером.
Техническое описание
Параметры рабочей зоны |
|
| Максимально устанавливаемый диаметр заготовки, мм | |
| над станиной | 806 |
| над кареткой | 527 |
| Максимальный обрабатываемый наружный диаметр, мм | 381 |
| Максимальная длина точения, мм | 521 |
Параметры шпинделя |
|
| Посадка шпинделя | А2-6 |
| Максимальная частота вращения шпинделя, об/мин | 4000 |
| Максимальный крутящий момент на шпинделе (при n=1380 об/мин), Нм | 189 |
| Максимальная мощность на шпинделе, кВт | 14,9 |
| Диаметр отверстия в шпинделе, мм | 76 |
| Диаметр отверстия в тяговой гидравлической трубе, мм | 52,3 |
| Максимальный диаметр обрабатываемого прутка, мм | 51 |
| Диаметр 3-кулачкового гидравлического патрона, мм | 210 |
Параметры подач |
|
| Величина рабочих перемещений по осям, мм | |
| по оси ОХ | 236 |
| по оси ОZ | 533 |
| Максимальная скорость холостых перемещений рабочих органов по осям, м/мин | |
| по оси Х | 24,0 |
| по оси Z | 24,0 |
| Максимальные допустимые усилия по осям, кН | |
| по оси OX | 20,46 |
| по оси OZ | 25,80 |
Параметры инструментального револьвера |
|
| Тип инструментального револьвера | VDI |
| Количество позиций в револьвере | 12 |
| Тип резцедержателей | VDI40 |
| Сечения корпусов резцов, мм | 25х25 |
| Время смены инструмента, сек | 1 |
Параметры точности |
|
| Точность позиционирования суппорта, мм | ±0,0050 |
| Повторяемость позиционирования суппорта, мм | ±0,0025 |

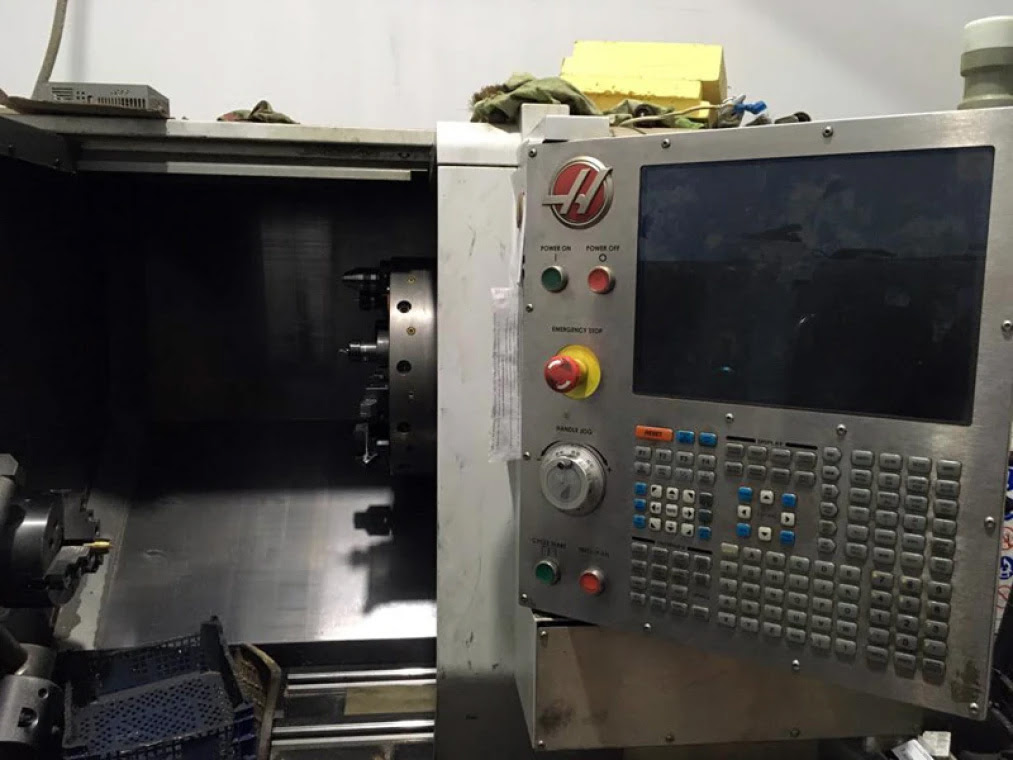

Параметры устройства ЧПУ |
|
| Тип устройства | Haas-Fanuc |
| Количество управляемых осей | 3 |
| Тип монитора для отображения информации | LCD 15″ |
| Скорость обработки программ, блоков/сек | до 1000 |
| Тип интерфейса (скорость передачи данных, Бод) | RS232 (115200) |
| Тип интерфейса для подключения съемных носителей памяти | USB |
| Объем памяти для хранения программ, кБ | 1024 |
| Минимальная дискретность задаваемых значений, мм | 0,001 |
Параметры управления УЧПУ
- ISO-программирование в G-кодах;
- графическая 2D-визуализация;
- 17 встроенных стандартных циклов обработки;
- текстовый редактор управляющих программ;
- круговой многофункциональный JOG-маховичок;
- калькулятор для расчета режимов резания и геометрии;
- мониторинг режущего инструмента по нагрузке и стойкости;
- функция компенсации инструмента с возможностью учета износа;
- метрическая и дюймовая системы;
- возможность продолжения программы с любого кадра;
- автодиагностика станка;
- 5 дополнительных М-функций для вспомогательного оборудования.
| Электропитание | 3 ф. 400 В, 50 Гц |
| Потребляемая электрическая мощность, кВА | 14 |
| Требования к сжатому воздуху | |
| рабочее давление в сети, бар | 6,9 |
| рабочий расход, л/мин | 113 |
| Габаритные размеры станка, мм | |
| длина | 3149 |
| ширина | 2464 |
| высота | 1867 |
| Масса ориентировочная, кг | 4082 |
Базовая комплектация
- Система СОЖ с баком на 182 л
- Присоединительные части к пневмосистеме: (фильтр, редуктор)
- Ручной пневмопистолет для удаления стружки с детали и станка
- Станочное освещение
- Лампа индикации состояния станка
- Электромеханический замок дверей ограждения рабочей зоны
- Функция автоматического отключения станка
- Комплект регулировочных опор
- USB-порт
- Ориентация шпинделя
- Цикл прямого резьбонарезания
- Внутренний автотрансформатор (354–480 В)
- Кнопочный выключатель для блокировки памяти
- Соответствие нормам безопасности СЕ
Дополнительные опции
- Автоматический щуп для измерения вылета инструмента
- Транспортер для удаления стружки, ленточного типа
- Гидравлическая ЧПУ-управляемая задняя бабка. Исполнение конуса MT4
