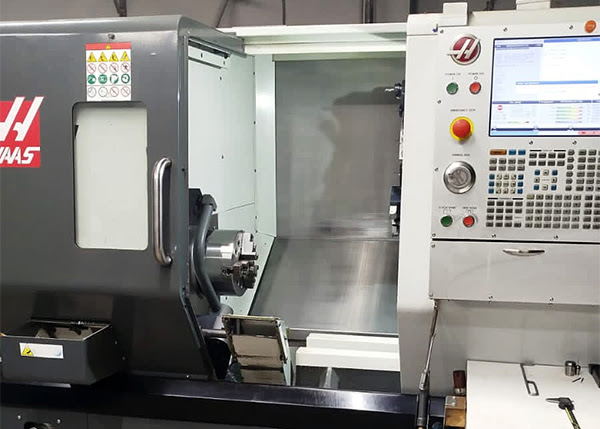

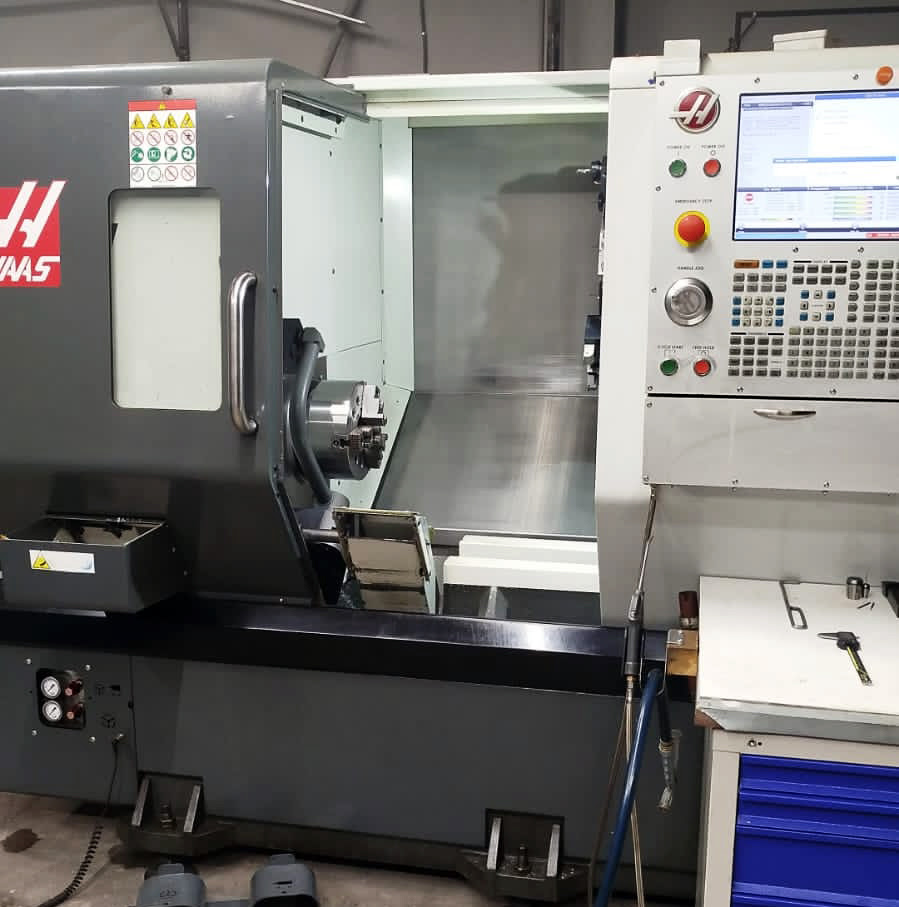

Haas ST-30Y (2018 | бу) – токарно-револьверный обрабатывающий центр с ЧПУ с осью Y

Параметры рабочей зоны

• Максимально устанавливаемый диаметр заготовки, мм: 521
• Максимальный обрабатываемый наружный диаметр, мм: 348
• Максимальная длина точения (без патрона), мм: 826

Параметры шпинделя

• Посадка шпинделя: А2-6
• Максимальная частота вращения шпинделя, об/мин: 3400 (4500 опция)
• Максимальный крутящий момент на шпинделе, Нм: 407 (1356 с редуктором, опция)
• Максимальная мощность на шпинделе, кВт: 22,4
• Диаметр отверстия в шпинделе, мм: 88,9
• Диаметр отверстия в тяговой гидравлической трубе, мм: 77

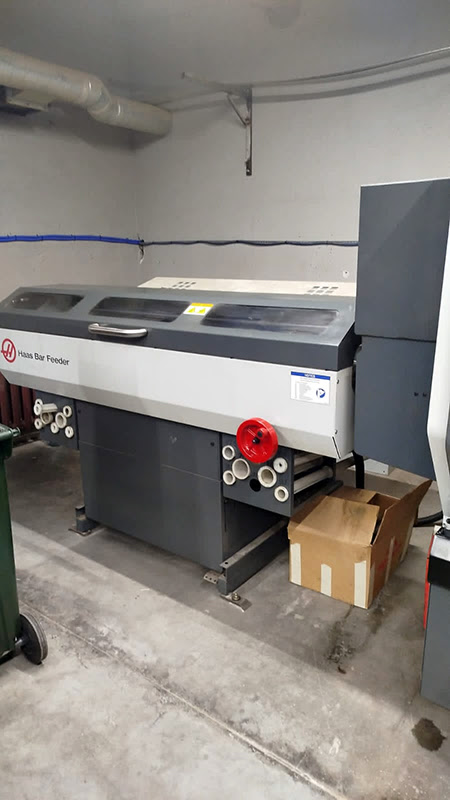

• Максимальный диаметр обрабатываемого прутка, мм: 76

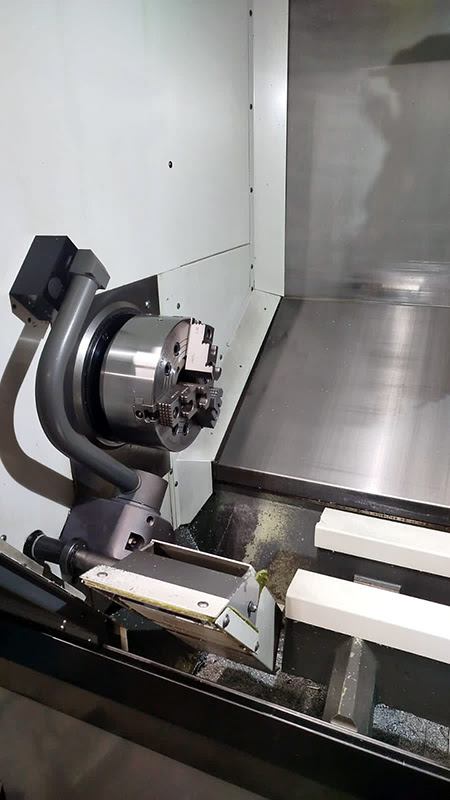

• Диаметр трехкулачкового гидравлического патрона, мм: 254 (305 опция)

Параметры подач

• Величина рабочих перемещений по осям, мм
  • по оси ОХ: 239
  • по оси OY: ±50,8
  • по оси ОZ: 826
• Максимальная скорость холостых перемещений рабочих органов, м/мин
  • по оси ОХ: 12,0
  • по оси ОY: 12,0
  • по оси ОZ: 24,0
• Максимальные допустимые усилия по осям, кН
  • по оси OX: 18,2
  • по оси OY: 10,2
  • по оси OZ: 22,7

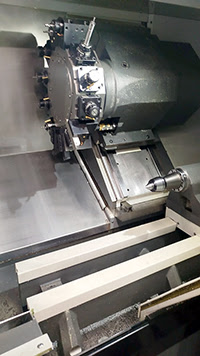

Параметры инструментального револьвера

• Тип инструментального револьвера: BMT65
• Количество позиций в револьвере: 12 (24 опция)
• Макс. число приводных станций, шт: 12
• Сечения корпусов резцов, мм: 25х25
• Состав комплекта инструментальной оснастки BMT65 (без револьвера на 24 поз. и контршпинделя)
  • Держатель радиальных резцов 25х25 мм: 3 шт.
  • Держатель осевых инструментов с отверстием 25 мм: 1 шт.
  • Держатель осевых инструментов с отверстием 40 мм: 1 шт.
  • Держатель осевых инструментов разрезного типа с отверстием 40 мм: 1 шт.
• Состав комплекта инструментальной оснастки BMT65 с револьвером на 24 поз. (опция) и без контршпинделя
  • Базовый комплект инструментальной оснастки без револьвера на 24 поз. и контршпинделя: 1 шт
  • 2-местный держатель радиальных резцов 25х25 и 20х20 мм для револьвера на 24 поз.: 1 шт
  • 3-местный держатель осевых инструментов с отверстиями 25 мм для револьвера на 24 поз.: 1 шт

Параметры приводного инструмента и С-оси

• Макс. частота вращения прив. инструмента, об/мин: 4000 (6000 опция)
• Макс. мощность приводного инструмента, кВт: 9,3
• Макс. мощность С-оси, кВт: 3,7
• Точность позиционирования С-оси, град: ±0,01
• Прижимное усилие тормоза С-оси, Н: 4448
• Диаметр тормоза С-оси, мм: 366

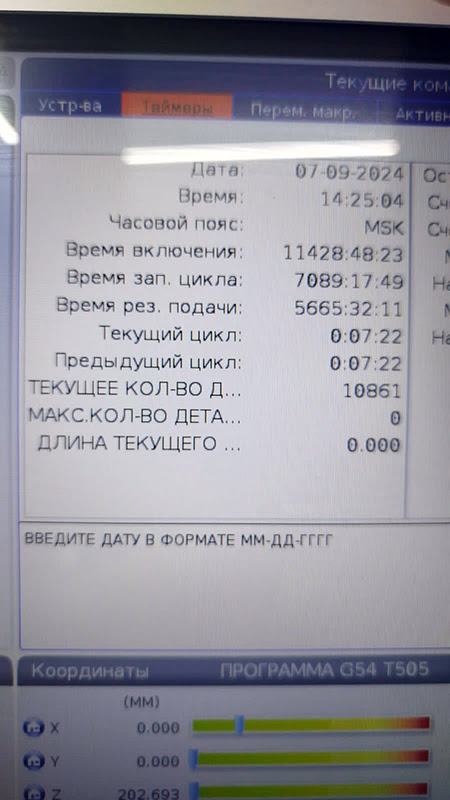

Параметры устройства ЧПУ

• Тип устройства: HAAS
• Количество управляемых осей: 4
• Тип монитора для отображения информации: LCD 15″
• Скорость обработки программ, блоков/сек: до 1000
• Тип интерфейса для подключения съемных носителей памяти: USB
• Объем памяти для хранения программ, ГБ: 1
• Минимальная дискретность задаваемых значений, мм: 0,001

Особенности конструкции

• Полностью литая чугунная станина
• Полностью закрытое герметичное защитное ограждение
• Серводвигатели перемещений по осям с прямой передачей момента
• Стальные закаленные подшипниковые блоки направляющих
• ШВП с двойным креплением и предварительно натянутой гайкой
• Система автоматической смазки направляющих и ШВП
• Система компенсации тепловых расширений ШВП

Базовая комплектация

• Система СОЖ с баком
• Ручной пневмопистолет для удаления стружки и СОЖ с детали
• Станочное освещение
• Лампа индикации состояния станка
• Электромеханический замок дверей ограждения рабочей зоны
• Функция автоматического отключения станка
• Комплект регулировочных опор
• USB-порт
• Цикл прямого резьбонарезания
• Система автоматического открывания двери
• Стандартный комплект инструментальной оснастки
• Интерфейс Ethernet
• Экспортная упаковка
• Внутренний трансформатор (354–480 В)
• Соответствие нормам безопасности СЕ
• Кнопочный выключатель для блокировки памяти для пульта управления

Параметры точности

• Точность позиционирования суппорта, мм: ±0,0050
• Повторяемость позиционирования суппорта, мм: ±0,0025

Параметры подключения и установки

• Электропитание: 3 ф. 400 В, 50 Гц
• Потребляемая электрическая мощность, кВА: 28
• Требования к сжатому воздуху
• рабочее давление в сети, бар: 6,9
• рабочий расход, л/мин: 113
• Объем бака СОЖ, л: 208
• Габаритные размеры станка, мм
  • длина: 4262
  • ширина: 2171
  • высота: 2057
• Масса ориентировочная, кг: 6487

Параметры управления УЧПУ

• Программирование совместимо с G-кодом стандарта ISO;
• графическая 2D-визуализация;
• встроенные стандартные циклы обработки;
• текстовый редактор управляющих программ;
• круговой многофункциональный JOG-маховичок;
• калькулятор для расчета режимов резания;
• мониторинг режущего инструмента по нагрузке и стойкости;
• функция компенсации инструмента с возможностью учета износа;
• метрическая и дюймовая системы;
• возможность продолжения программы с любого кадра;
• автодиагностика станка;
• дополнительные М-функции для вспомогательного оборудования;
• раннее обнаружение исчезновения электропитания.
